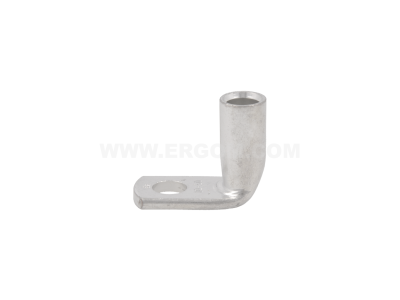

Końcówka rurowa kątowa K90R 50/10 przekrój: 50mm2, otwór pod śrubę M10 /10 | E11KM-01040102402 Ergom

Alternatywny kod produktu: K90R 50/10 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka rurowa kątowa K90R (symbol E11KM-01040102402) przeznaczona jest do przyłączania przewodów o przekroju 50 mm². Otwór montażowy M10 umożliwia pewne przykręcenie do szyn zbiorczych lub aparatów. Kątowe wykonanie ułatwia prowadzenie przewodów w ciasnych przestrzeniach rozdzielnic, zmniejszając naprężenia w połączeniu.

• Przekrój przewodu 50 mm²: kompatybilność z przewodami o dużym przekroju, stosowanymi w instalacjach przemysłowych i rozdzielnicach głównych.
• Otwór pod śrubę M10: uniwersalny wymiar montażowy, pasujący do standardowych szyn i zacisków aparatury.
• Kątowe wykonanie (90°): ułatwia instalację w ograniczonej przestrzeni, umożliwiając ergonomiczne prowadzenie przewodów.
• Konstrukcja rurowa: zapewnia dużą powierzchnię styku i niską rezystancję połączenia dla pewnego przepływu prądu.

Zgodność z Normami

Końcówka rurowa K90R została zaprojektowana zgodnie z ogólnie przyjętymi standardami dla elementów łączeniowych w instalacjach elektrycznych niskiego napięcia. Posiada certyfikat CE, potwierdzający zgodność z wymogami Unii Europejskiej.

Zastosowanie

Końcówka rurowa kątowa znajduje zastosowanie w profesjonalnych instalacjach elektrycznych, gdzie wymagane jest pewne i trwałe przyłączenie przewodów o dużym przekroju.

• Przyłączanie przewodów do szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Podłączanie przewodów do aparatów modułowych (np. styczników, wyłączników) w szafach sterowniczych.
• Wykonywanie odgałęzień i połączeń w instalacjach przemysłowych, komercyjnych oraz w energetyce.
• Montaż w systemach dystrybucji energii, gdzie wymagane jest zachowanie kąta 90° w prowadzeniu przewodu.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przed montażem należy odizolować przewód na długość odpowiednią do głębokości końcówki. Do zaciskania przewodu w końcówce zaleca się użycie profesjonalnych narzędzi zaciskowych dedykowanych do końcówek rurowych. Śrubę montażową (M10) dokręcać momentem zgodnym z dokumentacją producenta – zbyt silne dokręcenie może uszkodzić końcówkę lub przewód. Przekrój przewodu musi być zgodny z parametrem końcówki (50 mm²).

FAQ

• Jaki przekrój przewodu można podłączyć? Końcówka K90R przeznaczona jest do przewodów o przekroju 50 mm².
• Czy końcówkę można przykręcić do szyny zbiorczej? Tak, otwór M10 umożliwia przykręcenie do szyny lub aparatu za pomocą śruby M10.
• Czy końcówka jest izolowana? Końcówka rurowa K90R nie posiada osłony izolacyjnej – podczas montażu należy zachować odpowiednie odstępy powietrzne i izolacyjne zgodnie z obowiązującymi normami.
