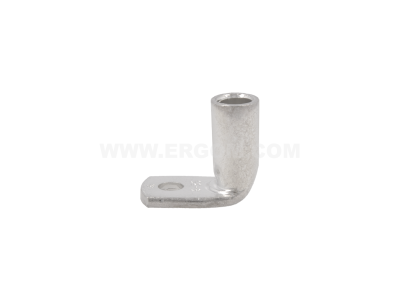

Końcówka rurowa kątowa K90R 35/6 przekrój: 35mm2, otwór pod śrubę M6 /100 | E11KM-01040101700 Ergom

Alternatywny kod produktu: K90R 35/6 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka rurowa kątowa K90R 35/6 o symbolu E11KM-01040101700 przeznaczona jest do zakańczania przewodów o przekroju 35mm2. Otwór pod śrubę M6 umożliwia pewne przykręcenie do szyny lub listwy zaciskowej. Wykonana z miedzi pokrytej cyną, zapewnia wysoką przewodność i odporność korozyjną, co gwarantuje trwałe i bezpieczne połączenie elektryczne.

• Przekrój 35mm2: dedykowana do przewodów o dużym przekroju, stosowanych w obwodach głównych i zasilających, zapewnia niską rezystancję styku i brak przegrzewania.
• Otwór pod śrubę M6: ułatwia szybki i pewny montaż na typowych listwach zaciskowych lub szynach przyłączeniowych bez dodatkowych adapterów.
• Kątowa konstrukcja: umożliwia prowadzenie przewodu pod kątem 90°, co oszczędza miejsce w rozdzielnicy i ułatwia estetyczne układanie wiązek kablowych.
• Miedź cynowana: ochrona przed korozją i utlenianiem, zachowanie niskiej rezystancji przez cały okres eksploatacji, kompatybilność z przewodami miedzianymi.
• Montaż przez zaciskanie praską: gwarantuje stałą siłę docisku i powtarzalność połączenia, eliminując ryzyko obluzowania w wyniku wibracji.

Zgodność z Normami

Produkt spełnia wymogi europejskich standardów jakości oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach elektrycznych wykonanych zgodnie z obowiązującymi przepisami (m.in. PN‑HD 60364). Zaleca się użycie z przewodami miedzianymi o klasie elastyczności zgodnej z normami serii IEC/EN 60228.

Zastosowanie

Końcówka K90R 35/6 znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe i pewne zakończenie przewodu o dużym przekroju, szczególnie w miejscach o ograniczonej przestrzeni montażowej.

• Zakańczanie przewodów zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie przewodów z listwami zaciskowymi lub szynami przyłączeniowymi w szafach sterowniczych i przemysłowych.
• Instalacje fotowoltaiczne – przyłączanie przewodów DC o przekroju 35mm2 do inwerterów lub rozłączników.
• Systemy automatyki budynkowej i zasilania urządzeń technologicznych wymagające pewnych połączeń w trudnych warunkach środowiskowych.

Wskazówki Montażowe

Montaż końcówki może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Przed zaciskaniem należy zdjąć izolację z przewodu na odpowiednią długość (zgodnie z instrukcją producenta). Końcówkę należy zaciśnąć dedykowaną praską z odpowiednią matrycą dla przekroju 35mm2 – zapewni to wymaganą siłę docisku i trwałość połączenia. Po zaciśnięciu zaleca się sprawdzenie wytrzymałości mechanicznej (próba pociągowa). Przykręcenie do listwy lub szyny wykonać momentem dokręcania zgodnym z dokumentacją techniczną. Przekrój przewodu musi być dobrany do obciążenia i zabezpieczeń obwodu.

FAQ

• Do jakich przewodów można zastosować tę końcówkę? Końcówka przeznaczona jest do przewodów miedzianych o przekroju 35mm2 – zarówno jednożyłowych, jak i wielodrutowych (klasa 2–5) po wcześniejszym sprawdzeniu średnicy zewnętrznej żyły.
• Jaki otwór montażowy ma końcówka? Otwór pod śrubę wynosi M6, co pozwala na przykręcenie do standardowych listew zaciskowych i szyn z gwintem M6 bez użycia przejściówek.
• Czy końcówka wymaga dodatkowej izolacji? Końcówka wykonana jest z miedzi cynowanej (nieizolowana). W aplikacjach wymagających ochrony przed przypadkowym dotykiem lub zwarciem należy zastosować osłonę izolacyjną lub umieścić końcówkę w wyizolowanej przestrzeni (np. w listwie zaciskowej z osłonami).
