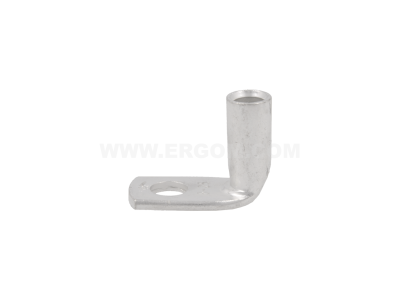

Końcówka rurowa kątowa K90R 25/8 przekrój: 25mm2, otwór pod śrubę M8 /100 | E11KM-01040101300 Ergom

Alternatywny kod produktu: K90R 25/8 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka rurowa kątowa K90R (symbol E11KM-01040101300) przeznaczona jest do zakańczania przewodów o przekroju 25 mm² i łączenia ich z elementami instalacji poprzez otwór montażowy M8. Wykonana z miedzi cynowanej, zapewnia niską rezystancję styku i odporność na korozję. Kątowe ukształtowanie (90°) ułatwia prowadzenie przewodów w ciasnych szafach sterowniczych i rozdzielnicach. Dostarczana w opakowaniu zbiorczym po 100 sztuk, co pozwala na ekonomiczne zaopatrzenie magazynu.

• Przekrój 25 mm²: dedykowany do przewodów o znacznym przekroju, zapewnia bezpieczne przenoszenie wysokich prądów obciążenia bez ryzyka przegrzania połączenia.
• Otwór pod śrubę M8: uniwersalny rozmiar pasujący do standardowych szyn, zacisków oraz listew przyłączeniowych, ułatwia szybki i pewny montaż.
• Miedź cynowana: materiał o doskonałej przewodności elektrycznej; powłoka cynowa zabezpiecza przed utlenianiem i korozją, przedłużając żywotność połączenia.
• Kąt 90° (konstrukcja kątowa): umożliwia prowadzenie przewodów w ograniczonej przestrzeni, redukuje naprężenia na styku i poprawia estetykę okablowania.
• Opakowanie 100 sztuk: wygodne dla instalatorów i firm wykonujących regularne prace montażowe, obniża koszt jednostkowy i minimalizuje przestoje przy uzupełnianiu materiału.

Zgodność z Normami

Końcówka K90R została wyprodukowana zgodnie z europejskimi standardami jakości dla złączy kablowych. Posiada oznaczenie CE i jest przeznaczona do stosowania w instalacjach elektrycznych niskiego napięcia. Materiał i proces wytwarzania spełniają wymogi norm dotyczących miedzianych końcówek rurowych.

Zastosowanie

Końcówka kątowa K90R znajduje zastosowanie wszędzie tam, gdzie konieczne jest trwałe i bezpieczne zakończenie przewodu oraz jego przyłączenie do szyny, zacisku lub aparatu. Sprawdza się zarówno w stacjonarnych rozdzielnicach, jak i w urządzeniach mobilnych.

• Podłączanie przewodów do szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Zakańczanie kabli w szafach sterowniczych, gdzie wymagane jest gięcie przewodu pod kątem prostym.
• Montaż w obwodach zasilających aparaturę modułową (wyłączniki, styczniki, rozłączniki) – zapewnienie pewnego połączenia śrubowego M8.
• Prace przy modernizacji i rozbudowie instalacji przemysłowych – łatwe dopasowanie do istniejących zacisków.

Wskazówki Montażowe

Montaż końcówki powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa – przed przystąpieniem do pracy bezwzględnie odłącz napięcie w całej instalacji. Aby zamocować końcówkę na przewodzie, należy odizolować żyłę na długość odpowiadającą tulejce, wsunąć przewód do oporu, a następnie zaciąć końcówkę za pomocą odpowiedniej praski (np. zaciskarki o sile dostosowanej do przekroju 25 mm²). Po zaciśnięciu sprawdź wytrzymałość mechaniczną połączenia. Dokręć śrubę M8 momentem zgodnym z dokumentacją techniczną producenta urządzenia, do którego podłączasz końcówkę. Przekrój przewodu musi być zgodny z obciążalnością prądową obwodu.

FAQ

• Jaki przekrój przewodu obsługuje końcówka K90R? Końcówka jest przeznaczona dla przewodów o przekroju 25 mm² (zgodnie z oznaczeniem w nazwie).
• Jaki otwór montażowy posiada końcówka? Otwór pod śrubę ma średnicę M8 – pasuje do standardowych śrub i szyn o tym gwincie.
• Czy końcówka nadaje się do stosowania w rozdzielnicach o stopniu ochrony IP20? Tak, końcówka jest elementem łączeniowym, nie wpływa na stopień ochrony obudowy. Montowana wewnątrz rozdzielnicy zachowuje jej parametry. Należy dbać o właściwe dociśnięcie i izolację przewodu.
