Końcówka rurowa kątowa K90R 185/10 przekrój: 185mm2, otwór pod śrubę M10X /50 | E11KM-01040104950 Ergom

Alternatywny kod produktu: K90R 185/10 (50 SZT.)

Opis i Kluczowe Cechy

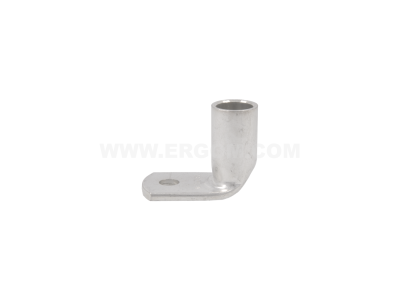

Końcówka rurowa kątowa typu K90R o przekroju 185 mm² oraz otworze montażowym M10. Przeznaczona do łączenia przewodów w układach wymagających trwałych i pewnych połączeń elektrycznych. Kątowa konstrukcja ułatwia prowadzenie kabla w ciasnych przestrzeniach rozdzielnic i szaf sterowniczych. Symbol katalogowy: E11KM-01040104950.

• Przekrój 185 mm²: umożliwia przesył dużych prądów w obwodach głównych, zachowując niską rezystancję przejścia.
• Otwór montażowy M10: pasuje do standardowych śrub i szyn przyłączeniowych, co ułatwia szybki i stabilny montaż.
• Kształt kątowy (K90R): pozwala na poprowadzenie przewodu pod kątem prostym, oszczędzając miejsce w rozdzielnicy.
• Ocynowana powierzchnia (domyślnie): zapewnia ochronę antykorozyjną i niski opór elektryczny na złączu.
• Wykonanie z miedzi wysokiej przewodności: gwarantuje niezawodność połączenia przy długotrwałej pracy.

Zgodność z Normami

Produkt spełnia wymagania ogólnych norm europejskich oraz posiada certyfikat CE. Wykonany zgodnie z standardami DIN dla końcówek kablowych. Szczegółowe informacje o konkretnych normach dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Końcówka rurowa kątowa K90R dedykowana jest do profesjonalnych instalacji elektrycznych i automatyki przemysłowej, gdzie wymagane jest niezawodne przyłączanie przewodów o dużym przekroju.

• Przyłączanie kabli do szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Montaż w szafach sterowniczych do podłączenia aparatury modułowej (wyłączników, styczników) o dużych prądach.
• Łączenie przewodów w obwodach zasilających maszyny i urządzenia przemysłowe.
• Stosowanie w instalacjach fotowoltaicznych i energetycznych, gdzie wymagane są końcówki kątowe ze względu na ciasne warunki zabudowy.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Należy użyć odpowiedniego narzędzia do zaciskania (zalecana prasa hydrauliczna z matrycami dedykowanymi do przekroju 185 mm²). Dokręcanie śruby M10 zgodnie z momentem podanym w instrukcji producenta. Przed montażem sprawdzić, czy przewód ma odpowiednią długość i jest pozbawiony izolacji na całej długości styku. Połączenie powinno być wykonywane na sucho, bez dodatkowych past przewodzących, chyba że dokumentacja stanowi inaczej.

FAQ

• Do jakich przewodów jest przeznaczona ta końcówka? Końcówka K90R o przekroju 185 mm² jest przeznaczona do przewodów miedzianych jedno- i wielodrutowych o zbliżonej powierzchni przekroju. Zalecany rodzaj żyły: sektorowa lub okrągła, zgodnie z normą PN-EN 60228.
• Czy końcówka posiada oznaczenie kierunku montażu? Konstrukcja kątowa K90R umożliwia montaż w dwóch płaszczyznach – kąt 90° względem osi przewodu. Należy upewnić się, że otwór M10 znajduje się w żądanej orientacji przed zaciśnięciem końcówki na kablu.
• Jaki jest stopień ochrony po zmontowaniu? Stopień ochrony nie jest parametrem samej końcówki – zależy od obudowy, w której jest instalowana. Sama końcówka wykonana jest z materiału odpornego na korozję, ale nie zapewnia szczelności.
