Końcówka rurowa kątowa K90R 150/10 przekrój: 150mm2, otwór pod śrubę M10 /10 | E11KM-01040104502 Ergom

Alternatywny kod produktu: K90R 150/10 (10 SZT.)

Opis i Kluczowe Cechy

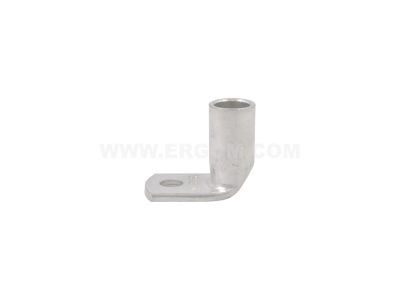

Końcówka rurowa kątowa K90R 150/10 (symbol E11KM-01040104502) o przekroju 150 mm² i otworze montażowym M10 umożliwia bezpieczne i trwałe łączenie przewodów w instalacjach o dużym przekroju. Kątowe wykonanie ułatwia prowadzenie kabli w ograniczonej przestrzeni, szczególnie w rozdzielnicach i szafach sterowniczych.

• Przekrój 150 mm²: dedykowana do przewodów o dużym przekroju, co pozwala na przesyłanie wysokich prądów bez nadmiernego nagrzewania się połączenia.
• Otwór pod śrubę M10: standardowy wymiar otworu zapewnia kompatybilność z typowymi szynami zbiorczymi, listwami przyłączeniowymi oraz aparaturą modułową.
• Kąt 90° (K90R): kątowe wyprofilowanie końcówki ułatwia montaż w ciasnych wnękach i redukuje naprężenia mechaniczne na przewodzie.
• Konstrukcja rurowa: przeznaczona do zaciskania na żyłę – gwarantuje niską rezystancję styku i mechaniczną wytrzymałość połączenia.

Zgodność z Normami

Końcówka spełnia wymagania europejskich norm dotyczących końcówek kablowych. Posiada deklarację zgodności CE. Produkowana zgodnie z reżimem jakościowym ISO 9001.

Zastosowanie

Końcówka rurowa kątowa K90R 150/10 znajduje zastosowanie w profesjonalnych instalacjach elektrycznych, gdzie wymagane jest pewne i trwałe połączenie przewodów o dużym przekroju. Sprawdza się w następujących scenariuszach:

• Przyłączanie przewodów do szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Połączenia w szafach sterowniczych i automatyce przemysłowej, szczególnie w miejscach o ograniczonej przestrzeni montażowej.
• Instalacje w układach zasilania transformatorów, silników i innych odbiorników o znacznym poborze prądu.
• Modernizacja i rozbudowa istniejących instalacji – jako element łączący przewody z aparaturą modułową (wyłączniki, styczniki, bezpieczniki).

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Końcówkę zaciskać na odpowiednio odizolowanej żyle za pomocą dedykowanej prasy lub zaciskarki dostosowanej do przekroju 150 mm². Moment dokręcania śruby M10 oraz zalecany przekrój przewodu stosować zgodnie z dokumentacją producenta. Pamiętać o doborze odpowiedniej izolacji (rurki termokurczliwej lub taśmy) w miejscach narażonych na wilgoć lub uszkodzenia mechaniczne.

FAQ

• Jaki jest kąt wygięcia końcówki? Końcówka K90R ma kąt 90° (prosty), co ułatwia prowadzenie przewodu prostopadle do szyny montażowej.
• Do jakiego otworu montażowego pasuje? Otwór ma średnicę M10, co odpowiada śrubie o gwincie M10 – standardowy wymiar dla szyn zbiorczych i listew przyłączeniowych w rozdzielnicach.
• Czy końcówkę można stosować do przewodów aluminiowych? Końcówka przeznaczona jest głównie do przewodów miedzianych. W przypadku przewodów aluminiowych należy skonsultować się z dokumentacją techniczną producenta oraz stosować odpowiednie środki (np. pasty antyoksydacyjne).
