Końcówka rurowa kątowa K90R 120/8 przekrój: 120mm2, otwór pod śrubę M8 /10 | E11KM-01040103952 Ergom

Alternatywny kod produktu: K90R 120/8 (10 SZT.)

Opis i Kluczowe Cechy

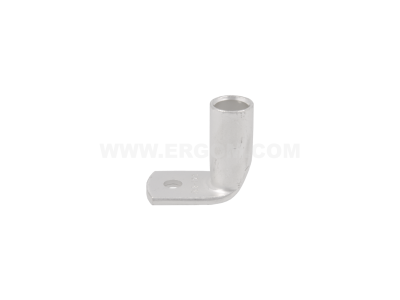

Końcówka rurowa kątowa K90R (symbol E11KM-01040103952) przeznaczona jest do zaciskania na przewodzie o przekroju 120mm² i wyposażona w otwór montażowy pod śrubę M8. Kątowa budowa 90° ułatwia prowadzenie kabli w ciasnych rozdzielnicach i szafach sterowniczych, ograniczając promień gięcia przewodu.

• Przekrój przewodu 120mm²: zapewnia pewne połączenie w obwodach głównych i zasilających o dużym obciążeniu.
• Otwór pod śrubę M8: gwarantuje kompatybilność z typowymi śrubami mocującymi na szynach lub listwach zaciskowych.
• Kąt 90°: ułatwia prowadzenie przewodu pod kątem prostym w ograniczonej przestrzeni montażowej, redukując naprężenia w kablu.
• Konstrukcja rurowa: zapewnia dużą powierzchnię styku i niską rezystancję przejścia po poprawnym zaciśnięciu.
• Przeznaczenie do zaciskania: gwarantuje trwałe i bezpieczne połączenie mechaniczne i elektryczne.

Zgodność z Normami

Końcówka rurowa kątowa K90R spełnia wymagania europejskich norm dotyczących końcówek kablowych. Produkt posiada certyfikat CE i jest zgodny z obowiązującymi standardami DIN dla tego typu złączy.

Zastosowanie

Końcówka K90R 120/8 znajduje zastosowanie w instalacjach elektrycznych oraz rozdzielnicach, szczególnie w obwodach o dużych przekrojach przewodów.

• Łączenie przewodów z szynami zbiorczymi w rozdzielnicach głównych.
• Zaciskanie na przewodach zasilających urządzenia przemysłowe (silniki, transformatory).
• Montaż w szafach sterowniczych, gdzie wymagane jest prowadzenie kabla pod kątem 90 stopni.
• Wykonywanie połączeń wewnątrz aparatury modułowej wymagającej złącz rurowych.

Wskazówki Montażowe

Montaż końcówki powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Końcówkę należy zaciśnąć odpowiednimi szczękami zaciskowymi (zalecane narzędzia z profilowaniem do końcówek rurowych). Dobór przekroju szczęki musi odpowiadać przekrojowi 120mm². Moment dokręcania śruby mocującej – zgodnie z dokumentacją producenta. Połączenie powinno być wykonane tak, aby nie powodować naprężeń w kablu.

FAQ

• Z jakiego materiału wykonana jest końcówka? Standardowo końcówki rurowe kątowe produkowane są z miedzi elektrolitycznej (Cu-ETP), co zapewnia niską rezystancję i odporność na korozję. Dokładne informacje o materiale zawiera karta katalogowa producenta.
• Czy końcówka nadaje się do instalacji zewnętrznych? Końcówka przeznaczona jest do montażu wewnątrz rozdzielnic i szaf sterowniczych. W przypadku instalacji zewnętrznych konieczne jest zastosowanie dodatkowej ochrony przeciwkorozyjnej i odpowiedniej obudowy.
• Jaki jest moment dokręcania śruby M8? Wartość momentu dokręcania należy sprawdzić w dokumentacji technicznej producenta. Dla typowych połączeń na śrubę M8 w miedzi zaleca się około 10–15 Nm, ale ostateczną wartość określa producent aparatu, do której końcówka jest mocowana.
