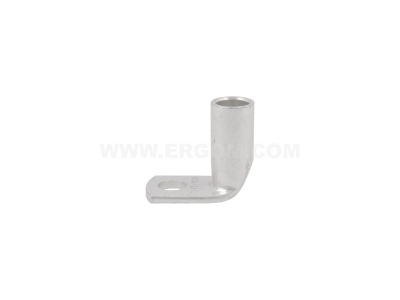

Końcówka rurowa kątowa K90R 120/12 przekrój: 120mm2, otwór pod śrubę M12 /50 | E11KM-01040104100 Ergom

Alternatywny kod produktu: K90R 120/12 (50 SZT.)

Opis i Kluczowe Cechy

Końcówka rurowa kątowa typu K90R (symbol E11KM-01040104100) przeznaczona jest do bezpiecznego i trwałego łączenia przewodów o przekroju 120 mm² z szynami lub zaciskami wyposażonymi w otwór montażowy M12. Dzięki konstrukcji kątowej ułatwia prowadzenie przewodów w ograniczonej przestrzeni, minimalizując ryzyko uszkodzenia izolacji.

• Przekrój 120 mm²: Zapewnia wysoką obciążalność prądową i niską rezystancję połączenia dla przewodów o dużym przekroju.
• Otwór montażowy M12: Umożliwia pewne mocowanie na szynie lub listwie zaciskowej za pomocą standardowej śruby M12.
• Konstrukcja kątowa (90°): Usprawnia okablowanie w ciasnych rozdzielnicach, redukując naprężenia mechaniczne przewodu.
• Wykonanie rurowe: Zapewnia dużą powierzchnię styku i równomierny rozkład siły docisku.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z standardami branżowymi.

Zastosowanie

Końcówka rurowa kątowa K90R znajduje zastosowanie w rozdzielnicach elektrycznych, szafach sterowniczych oraz wszędzie tam, gdzie wymagane jest pewne i łatwe w montażu połączenie przewodów o dużym przekroju.

• Łączenie przewodów zasilających z listwami zaciskowymi lub szynami zbiorczymi.
• Montaż w rozdzielnicach głównych i podrozdzielnicach w budynkach mieszkalnych i przemysłowych.
• Stosowanie w instalacjach fotowoltaicznych (przewody DC o dużym przekroju).
• Okablowanie maszyn i urządzeń przemysłowych wymagających wytrzymałych połączeń.

Wskazówki Montażowe

Montaż końcówki powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Przed montażem należy oczyścić przewód i odpowiednio go zacisnąć w końcówce przy użyciu dedykowanego narzędzia (zaciskarki) odpowiedniego dla przekroju 120 mm². Końcówkę mocuje się do szyny lub zacisku śrubą M12 z momentem dokręcania zgodnym z dokumentacją techniczną. Przekrój przewodu musi być zgodny z obciążeniem instalacji.

FAQ

• Jaki jest kąt wygięcia końcówki? Końcówka K90R ma kąt 90°, co ułatwia prowadzenie przewodu pod kątem prostym.
• Do jakiego otworu montażowego pasuje? Otwór w końcówce ma średnicę M12, przeznaczony do śruby M12.
• Czy końcówka nadaje się do przewodów aluminiowych? Typowo końcówki rurowe stosuje się do przewodów miedzianych. W przypadku aluminium należy sprawdzić kompatybilność materiałową – producent nie podał informacji o dopuszczeniu do Al. Zalecamy stosowanie zgodnie z przeznaczeniem określonym w karcie katalogowej.
