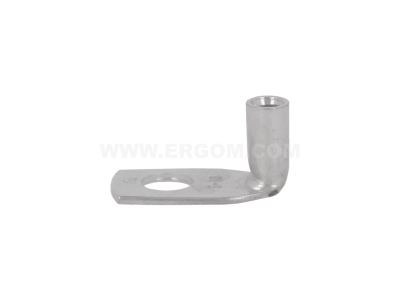

Końcówka rurowa kątowa K90R 10/8 przekrój: 10mm2, otwór pod śrubę M8 | E11KM-01040100300 Ergom

Alternatywny kod produktu: K90R 10/8 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka rurowa kątowa K90R (symbol E11KM-01040100300) to element łączeniowy przeznaczony do przewodów o przekroju 10 mm², wyposażony w otwór montażowy M8. Kątowe wykonanie ułatwia prowadzenie kabli w ciasnych przestrzeniach rozdzielnic i szaf sterowniczych, zapewniając wygodę montażu.

• Przekrój 10 mm²: Gwarantuje dopasowanie do przewodów miedzianych o tym przekroju, co przekłada się na pewne połączenie elektryczne bez ryzyka nadmiernego nagrzewania.
• Otwór pod śrubę M8: Umożliwia łatwe i stabilne mocowanie do szyn zbiorczych, zacisków lub aparatury modułowej z gwintem M8.
• Kątowe wykonanie 90°: Pozwala na optymalne ułożenie przewodów w ograniczonej przestrzeni, ułatwiając aranżację w rozdzielnicach i puszkach.
• Konstrukcja rurowa: Zapewnia dużą powierzchnię styku i niską rezystancję przejścia, co wspiera efektywne przewodzenie prądu.

Zgodność z Normami

Końcówka K90R została wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i jakości.

Zastosowanie

Końcówka rurowa kątowa znajduje zastosowanie w instalacjach elektrycznych niskiego napięcia, gdzie wymagane jest pewne i trwałe połączenie przewodu z aparaturą lub szyną zbiorczą.

• Przyłączanie przewodów do wyłączników, styczników i rozłączników w rozdzielnicach.
• Montaż w szafach sterowniczych oraz przy aparaturze modułowej na szynie DIN.
• Tworzenie złączy kątowych w trudno dostępnych miejscach instalacji.
• Łączenie przewodów z szynami zbiorczymi w rozdzielnicach głównych i tablicach rozdzielczych.

Wskazówki Montażowe

Montaż końcówki powinien być wykonany przez wykwalifikowanego elektryka z uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia. Do zaciskania końcówki należy używać odpowiednich narzędzi zaciskowych (prasek) zgodnie z zaleceniami producenta. Przekrój przewodu musi dokładnie odpowiadać 10 mm². Końcówkę mocuje się za pomocą śruby M8 z momentem dokręcania określonym w dokumentacji technicznej. Po zakończeniu montażu należy sprawdzić poprawność połączenia i brak luzów.

FAQ

• Do jakiego przekroju przewodu jest przeznaczona ta końcówka? Końcówka K90R jest dedykowana do przewodów o przekroju 10 mm².
• Jaka jest średnica otworu montażowego? Otwór montażowy ma rozmiar M8, co pozwala na przykręcenie za pomocą śruby z gwintem metrycznym M8.
• Jakiego narzędzia potrzebuję do montażu? Do poprawnego zaciskania końcówki wymagana jest praska zaciskowa odpowiednia dla rozmiaru 10 mm². Montaż powinien przeprowadzić wykwalifikowany elektryk.
