Końcówka rurowa kątowa K90D 10/5 przekrój: 10mm2, otwór pod śrubę M5 (opak 10szt) | E11KM-02030100102 Ergom

Alternatywny kod produktu: K90D 10/5 (10 SZT.)

Opis i Kluczowe Cechy

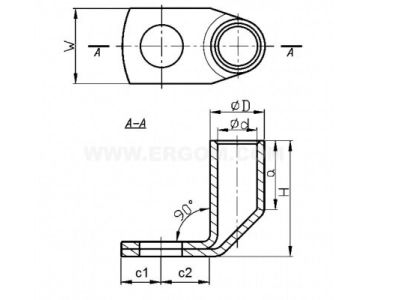

Końcówka rurowa kątowa K90D o przekroju 10 mm² i otworze pod śrubę M5 (symbol E11KM-02030100102) to element łączeniowy przeznaczony do wykonywania pewnych i trwałych połączeń przewodów w szafach sterowniczych, rozdzielnicach i urządzeniach elektrycznych. Kątowe wyprofilowanie ułatwia prowadzenie przewodów w ciasnych przestrzeniach, a precyzyjnie wykonany otwór M5 umożliwia bezpieczne mocowanie na listwie lub zacisku. Opakowanie zawiera 10 sztuk.

• Przekrój 10 mm²: przeznaczona do przewodów o przekroju 10 mm², zapewnia optymalny kontakt elektryczny i mechaniczną wytrzymałość połączenia bez ryzyka przegrzania.
• Otwór pod śrubę M5: standardowy otwór montażowy M5 pozwala na szybkie i pewne przykręcenie końcówki do szyny lub zacisku, idealny do typowych aplikacji w rozdzielnicach.
• Kątowe wyprofilowanie: konstrukcja kątowa ułatwia układanie przewodów w ograniczonej przestrzeni, minimalizując naprężenia i ryzyko uszkodzenia izolacji.
• Wykonanie miedziane w wersji cynowanej: materiał miedziany z powłoką cynową zapewnia niską rezystancję styku i odporność na korozję, co przekłada się na długotrwałą niezawodność połączenia.
• Opakowanie zbiorcze (10 sztuk): wygodne opakowanie ułatwia magazynowanie i dozowanie podczas montażu, minimalizując przestoje.

Zgodność z Normami

Końcówka rurowa kątowa K90D została zaprojektowana zgodnie z ogólnymi wymogami europejskich norm dotyczących końcówek kablowych oraz posiada deklarację zgodności CE. Zalecamy stosowanie jej zgodnie z przeznaczeniem oraz z zachowaniem zasad sztuki instalacyjnej.

Zastosowanie

Dzięki kompaktowej budowie i kątowemu kształtowi końcówka K90D sprawdza się w wielu miejscach wymagających solidnego i estetycznego połączenia przewodów:

• Montaż przewodów w rozdzielnicach elektrycznych i szafach sterowniczych – ułatwia uporządkowanie okablowania.
• Podłączanie przewodów do zacisków aparatury modułowej (styczników, wyłączników, przekaźników) przy ograniczonej przestrzeni.
• Łączenie przewodów w obwodach sterowania, sygnalizacji i zasilania w instalacjach przemysłowych i budynkowych.
• Prace instalacyjne w systemach automatyki, gdzie wymagane jest trwałe i odporne na wibracje połączenie.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia (np. SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od instalacji. Do zaciskania zaleca się użycie odpowiedniej praski dedykowanej do końcówek rurowych o przekroju 10 mm². Przekrój przewodu powinien odpowiadać parametrowi końcówki (10 mm²). Otwór M5 umożliwia mocowanie śrubą z podkładką, moment dokręcania winien być zgodny z danymi producenta zacisku lub szyny. Po zaciśnięciu należy sprawdzić wytrzymałość mechaniczną połączenia.

FAQ

• Czy końcówkę można stosować do przewodów wielodrutowych? Tak, końcówka rurowa kątowa K90D przeznaczona jest do przewodów wielodrutowych (linka) o przekroju 10 mm². Dla przewodów jednodrutowych należy dobrać odpowiedni typ końcówki – w razie wątpliwości skonsultuj się z producentem.
• Czy do zaciskania potrzebne są specjalistyczne narzędzia? Tak, zalecamy użycie profesjonalnej praski do końcówek rurowych z odpowiednią matrycą dla przekroju 10 mm². Nieużywanie dedykowanych narzędzi może skutkować nieprawidłowym zaciśnięciem i utratą parametrów elektrycznych.
• Z jakiego materiału wykonana jest końcówka? Końcówka wykonana jest z miedzi elektrolitycznej i pokryta warstwą cyny, co zapewnia niską rezystancję styku oraz ochronę przed korozją w normalnych warunkach pracy (w suchych pomieszczeniach rozdzielnic).
