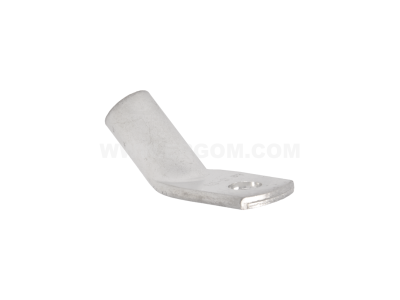

Końcówka rurowa kątowa K45R 95/10 przekrój: 95mm2, otwór pod śrubę M10 /50 | E11KM-01050103800 Ergom

Alternatywny kod produktu: K45R 95/10 (50 SZT.)

Opis i Kluczowe Cechy

Końcówka rurowa kątowa K45R o przekroju 95 mm² i otworze montażowym M10 (symbol E11KM-01050103800) przeznaczona jest do trwałego i pewnego zakańczania przewodów miedzianych. Jej konstrukcja umożliwia wygodne łączenie kabli z szynami zbiorczymi, listwami zaciskowymi oraz innymi elementami instalacji. Wykonanie z miedzi cynowanej gwarantuje wysoką przewodność i odporność korozyjną.

• Przekrój 95 mm²: pozwala na bezpieczne przenoszenie wysokich prądów roboczych bez nadmiernego nagrzewania się połączenia.
• Otwór montażowy M10: zapewnia kompatybilność z typowymi śrubami i sworzniami używanymi w rozdzielnicach oraz szafach sterowniczych.
• Kątowe ukształtowanie: ułatwia prowadzenie przewodów w ciasnych przestrzeniach instalacyjnych, redukując ryzyko nadmiernego gięcia żył.
• Miedź cynowana: warstwa cyny chroni przed korozją i utlenianiem, co wydłuża żywotność połączenia w środowiskach o podwyższonej wilgotności.
• Zaciskanie praską: metoda montażu zapewnia mechaniczną wytrzymałość i niską rezystancję przejścia, zgodną z wymaganiami dla trwałych złącz kablowych.

Zgodność z Normami

Końcówka K45R została zaprojektowana i wykonana zgodnie z ogólnymi wymaganiami europejskich norm dla złączek kablowych. Produkt posiada certyfikat CE potwierdzający spełnienie zasadniczych wymogów bezpieczeństwa i jakości obowiązujących w Unii Europejskiej.

Zastosowanie

Dzięki wysokiej obciążalności prądowej i wytrzymałej konstrukcji końcówka kątowa sprawdza się w wielu miejscach instalacji elektrycznych.

• Zakańczanie przewodów energetycznych w rozdzielnicach głównych i podrozdzielniach – łączenie z szynami zbiorczymi lub zaciskami aparatury.
• Montaż w szafach sterowniczych i automatyce przemysłowej – przyłączanie przewodów do wyłączników, styczników lub bezpieczników.
• Wykonywanie połączeń w instalacjach fotowoltaicznych (przewody DC dużej mocy) – otwór M10 kompatybilny z typowymi listwami przyłączeniowymi inwerterów.
• Instalacje w maszynowniach i halach produkcyjnych – trwałe połączenia w układach zasilania silników i urządzeń o znacznym poborze prądu.

Wskazówki Montażowe

Montaż końcówki powienien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Przed zaciskaniem należy odizolować przewód na odpowiednią długość, oczyścić żyłę i umieścić końcówkę w prasce dedykowanej do przekroju 95 mm². Zacisnąć zgodnie z instrukcją producenta praski (zwykle wymagane narzędzie z matrycą o profilu zbliżonym do kształtu końcówki). Połączenie śrubowe (moment dokręcania zgodnie z dokumentacją aparatu, do którego montowana jest końcówka) – należy pamiętać o użyciu podkładek sprężystych w celu zabezpieczenia przed odkręceniem. Przekrój przewodu musi być dobrany do prądu obciążenia; dla 95 mm² typowe bezpieczniki to 160–200 A w zależności od warunków chłodzenia.

FAQ

• Czy końcówkę można montować na przewodach aluminiowych? Końcówka jest dedykowana do przewodów miedzianych. Stosowanie na przewodach aluminiowych może prowadzić do korozji galwanicznej – zaleca się stosowanie końcówek bimetalicznych.
• Jaki otwór montażowy ma końcówka? Otwór pod śrubę ma średnicę M10 (10 mm). Jest to standardowy rozmiar dla szyn zbiorczych i listew zaciskowych stosowanych w rozdzielnicach przemysłowych.
• Czy potrzebuję specjalnej praski do zaciskania przekroju 95 mm²? Tak, ze względu na duży przekrój konieczne jest użycie praski hydraulicznej lub mechanicznej z odpowiednią matrycą (np. wymiar D do końcówek oczkowych). Praski ręczne małe mogą nie zapewnić wystarczającej siły zacisku.
