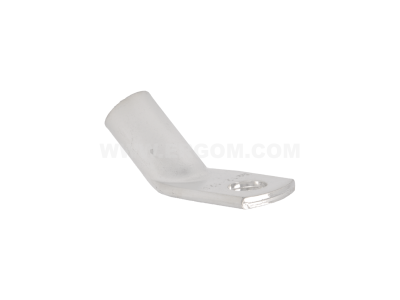

Końcówka rurowa kątowa Cu, K45R 120/12 przekrój: 120mm2, otwór pod śrubę M12 /50 | E11KM-01050104500 Ergom

Alternatywny kod produktu: K45R 120/12 (50 SZT.)

Opis i Kluczowe Cechy

Końcówka kablowa K45R (symbol E11KM-01050104500) to miedziana końcówka rurowa kątowa o przekroju 120 mm² i otworze montażowym M12. Przeznaczona do trwałego i pewnego zakańczania przewodów oraz łączenia ich z elementami instalacji (szyny, listwy, aparaty). Wykonana z miedzi pokrytej cyną, zapewnia dobrą przewodność i odporność na korozję. Montaż przez zaciśnięcie za pomocą praski gwarantuje mechaniczną wytrzymałość połączenia.

• Materiał: miedź Cu pokryta cyną: doskonałe przewodnictwo elektryczne i ochrona antykorozyjna – długotrwała niezawodność połączeń nawet w środowisku o podwyższonej wilgotności.
• Przekrój 120 mm²: dedykowana do przewodów o dużym przekroju, stosowanych w obwodach głównych i zasilających.
• Otwór pod śrubę M12: uniwersalny rozmiar montażowy, kompatybilny z typowymi szynami i zaciskami aparatury.
• Kątowa budowa: ułatwia prowadzenie kabla w trudno dostępnych miejscach i przy zmianie kierunku instalacji.
• Montaż przez zaciskanie (praska): zapewnia stały docisk, niską rezystancję przejścia i odporność na wibracje.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich dla końcówek kablowych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Wykonany z miedzi elektrolitycznej według standardów DIN.

Zastosowanie

Końcówka kątowa K45R przeznaczona jest do profesjonalnych instalacji elektrycznych, rozdzielnic, szaf sterowniczych oraz przyłączy maszyn i urządzeń.

• Zakańczanie przewodów miedzianych w rozdzielnicach głównych i podrozdzielnicach.
• Połączenia w systemach dystrybucji energii, gdzie wymagany jest duży przekrój kabla i pewny zacisk.
• Instalacje przemysłowe – sterownie, zasilanie silników, transformatorów.
• Prace remontowe i modernizacyjne w istniejących ciągach kablowych, zmiana kierunku wyprowadzenia.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (min. E). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz miejsce pracy przed przypadkowym załączeniem. Końcówkę nakładać na oczyszczony i odpowiednio ścięty przewód, a następnie zaciskać dedykowaną praską zgodnie z instrukcją producenta narzędzia. Dobór przekroju końcówki musi odpowiadać faktycznemu przekrojowi żyły kabla. Dla otworu M12 stosować śruby z podkładką i nakrętką o odpowiedniej wytrzymałości.

FAQ

• Czy końcówka jest przystosowana do przewodów linkowych? Tak, końcówka rurowa kątowa K45R 120/12 jest przeznaczona do przewodów miedzianych linkowych o przekroju 120 mm². Przed zaciskiem należy zdjąć izolację na odpowiednią długość.
• Czy wymagane jest cynowanie lub dodatkowe zabezpieczenie? Nie – końcówka jest fabrycznie pokryta cyną, co zabezpiecza przed korozją. Dla instalacji w agresywnym środowisku warto dodatkowo zastosować termokurcz lub uszczelnienie.
• Jaki moment dokręcania śruby w otworze M12? Moment dokręcania należy dobrać wg danych producenta śruby oraz typu łączonych szyn/listew. Dla typowych połączeń na szynie miedzianej zalecany moment wynosi ok. 40–60 Nm (sprawdzić instrukcję aparatu).
