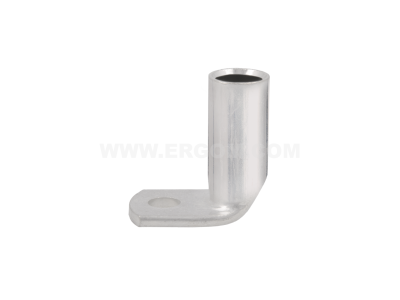

Końcówki kablowe aluminiowe kątowe typu KD90A 120/12 przekrój: 120mm2, otwór pod śrubę M12 (50szt) | E12KA-01015102700 Ergom

Alternatywny kod produktu: KD90A 120/12 (50 SZT.)

Opis i Kluczowe Cechy

Końcówka rurowa grubościenna KA 120/12 (symbol E12KA-01015102700) przeznaczona jest do zakończania przewodów o przekroju 120 mm². Wyposażona w otwór pod śrubę M12, umożliwia pewne i trwałe połączenie w miejscach wymagających wytrzymałości mechanicznej oraz dużej powierzchni styku. Długość 50 mm zapewnia odpowiednią głębokość zaciskania, a grubościenna konstrukcja minimalizuje ryzyko odkształceń podczas montażu w warunkach przemysłowych.

• Przekrój 120 mm²: dedykowana do przewodów o dużym przekroju – gwarantuje bezpieczne przewodzenie wysokich prądów bez nadmiernego nagrzewania się połączenia.
• Otwór pod śrubę M12: pozwala na montaż za pomocą standardowych śrub M12, zapewniając stabilne i powtarzalne dokręcenie z kontrolowanym momentem.
• Długość 50 mm: optymalna głębokość do pewnego zaciskania na przewodzie, co zwiększa trwałość mechaniczną i elektryczną połączenia.
• Konstrukcja grubościenna: wysoka odporność na odkształcenia podczas zaciskania – minimalizuje ryzyko pęknięcia tulei i zapewnia równomierny docisk do żył.
• Materiał i wykonanie: starannie dobrany materiał (miedź lub miedź cynowana – w zależności od specyfikacji producenta) zapewnia niską rezystancję styku i odporność na korozję.

Zgodność z Normami

Końcówka została wyprodukowana zgodnie z powszechnie obowiązującymi standardami europejskimi oraz posiada oznaczenie CE, potwierdzające spełnienie wymogów Dyrektyw Unii Europejskiej. W instalacjach niskiego napięcia stosowana jest zgodnie z zasadami dobrej praktyki inżynierskiej (np. normy serii IEC 60947, EN 60228 dla przewodów).

Zastosowanie

Końcówka rurowa grubościenna KA 120/12 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zakończenie przewodów o dużym przekroju w połączeniach śrubowych. Stosowana głównie w aparaturze rozdzielczej, szynach zbiorczych oraz polach zasilających.

• Łączenie przewodów zasilających w rozdzielnicach głównych i podrozdzielnicach – pewny montaż na szynie lub listwie zaciskowej.
• Zakończenie przewodów w polach transformatorowych – zapewnia niską rezystancję styku przy wysokich prądach.
• Złącza w tablicach sterowniczych i szafach automatyki – gdzie wymagana jest wytrzymałość mechaniczna oraz łatwy demontaż.
• Instalacje przemysłowe o dużym poborze mocy – np. linie zasilające silniki, piece, piece indukcyjne.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Końcówkę nasuwa się na odpowiednio przygotowany (oczyszczony i ewentualnie ocynowany) koniec przewodu o przekroju 120 mm², a następnie zaciska za pomocą dedykowanej praski z matrycą dopasowaną do rozmiaru tulei. Siłę zacisku należy dobrać zgodnie z zaleceniami producenta narzędzia. Połączenie śrubowe dokręcać momentem klucza dynamometrycznego według dokumentacji technicznej. Przekrój przewodu musi być zgodny z przekrojem końcówki – nie stosować na przewodach o mniejszym przekroju bez redukcji.

FAQ

• Czy końcówka jest odpowiednia do przewodów linkowych? Tak, końcówka rurowa grubościenna przeznaczona jest do przewodów linkowych o przekroju 120 mm². Przed zaciskaniem należy sprawdzić, czy żyły są równe i nieuszkodzone.
• Jaki otwór montażowy ma końcówka? Otwór pod śrubę M12 – średnica nominalna 12 mm. Do montażu należy stosować śruby z łbem sześciokątnym lub walcowym o klasie wytrzymałości min. 8.8.
• Czy końcówka jest izolowana? Nie – to końcówka nieizolowana (goła). Po zamontowaniu należy zapewnić odpowiednią odległość od innych części przewodzących oraz ewentualnie zabezpieczyć izolacją termokurczliwą w zależności od wymagań projektu.
