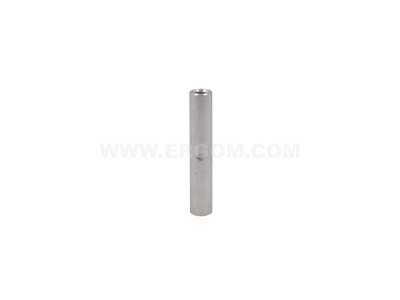

Końcówka rurowa cienkościenna 2ZA 25, przekrój: 25mm2 /10 | E12KA-01070100202 Ergom

Alternatywny kod produktu: 2ZA 25 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka rurowa cienkościenna oznaczona symbolem E12KA-01070100202 (typ 2ZA 25) przeznaczona jest do zaciskania przewodów o przekroju 25 mm². Cienkościenna konstrukcja ułatwia wprowadzenie żyły i zapewnia równomierne dociśnięcie podczas zaciskania, co przekłada się na pewne i trwałe połączenie elektryczne. Produkt stosowany w rozdzielnicach, szafach sterowniczych i instalacjach przemysłowych.

• Przekrój 25 mm²: dedykowany do przewodów o dużym przekroju, stosowanych w obwodach głównych i zasilających – gwarantuje odpowiednią obciążalność prądową i niską rezystancję styku.
• Cienkościenna budowa: ułatwia szybkie i precyzyjne zaciskanie uniwersalnymi narzędziami, redukuje ryzyko uszkodzenia żyły.
• Materiał miedziany (zgodnie ze standardem DIN): zapewnia doskonałe przewodnictwo oraz odporność na korozję i wysoką temperaturę pracy.
• Uniwersalne zastosowanie: kompatybilna ze standardowymi tulejkami zaciskowymi i narzędziami do zaciskania (np. zaciskarki ręczne lub hydrauliczne).
• Symbol E12KA-01070100202: łatwa identyfikacja produktu w systemie magazynowym i przy zamawianiu.

Zgodność z Normami

Końcówka rurowa cienkościenna spełnia wymagania ogólnych norm europejskich dotyczących złączek do przewodów. Wyprodukowana zgodnie z procedurami zapewniającymi powtarzalną jakość i bezpieczeństwo użytkowania. Produkt oznaczony jest znakiem CE, co potwierdza zgodność z obowiązującymi dyrektywami.

Zastosowanie

Końcówka przeznaczona jest do wykonywania trwałych, lutowanych lub zaciskanych połączeń w instalacjach niskiego napięcia. Sprawdza się w następujących scenariuszach:

• Zaciskanie przewodów w rozdzielnicach głównych i podrozdzielnicach – zapewnienie niskiej rezystancji na połączeniach szyn i aparatury.
• Łączenie przewodów w szafach sterowniczych i automatyce przemysłowej – tam gdzie wymagana jest wysoka niezawodność połączeń.
• Instalacje fotowoltaiczne, systemy UPS i zasilacze – przewody o przekroju 25 mm² stosowane w obwodach DC i AC.
• Remonty i modernizacje istniejących instalacji – szybka wymiana końcówek bez konieczności wymiany całego przewodu.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP i odpowiednie kwalifikacje. Przed przystąpieniem do pracy bezwzględnie odłącz napięcie w obwodzie. Należy użyć odpowiedniej zaciskarki (zgodnej z przekrojem 25 mm²) i przestrzegać zaleceń producenta dotyczących siły docisku. Po zaciskaniu zaleca się sprawdzenie wytrzymałości połączenia na zerwanie – przy prawidłowym zaciśnięciu przewód nie powinien dać się wysunąć. Dobór średnicy końcówki względem żyły: dla przewodu o przekroju 25 mm² stosować wyłącznie końcówkę o tym samym przekroju. Prace wykonywać w suchym, czystym środowisku.

FAQ

• Czy końcówka jest izolowana? Końcówka rurowa cienkościenna nie posiada dodatkowej izolacji – jest elementem metalowym przeznaczonym do zaciskania. Po zaciśnięciu zalecane jest zabezpieczenie połączenia termokurczem lub osłoną izolacyjną, jeśli wymaga tego specyfika instalacji.
• Jaki stopień ochrony zapewnia? Stopień ochrony nie jest parametrem samej końcówki – zależy od zastosowanej obudowy/rozdzielnicy. Końcówka jako element łączeniowy nie ma własnego IP.
• Czy mogę użyć tej końcówki do przewodu linkowego? Tak, końcówka rurowa cienkościenna jest przeznaczona do przewodów linkowych (wielodrutowych). Umożliwia zaciśnięcie całej wiązki żył bez ich rozwarstwiania. W przypadku przewodów sztywnych (jednodrutowych) należy stosować inne typy końcówek.
