Końcówka rurkowa izolowana 4/12 PAEH 400/12 szara (opak 200szt) 051461 | 05101088 PROTEC.class

Alternatywny kod produktu: 051461

Opis i Kluczowe Cechy

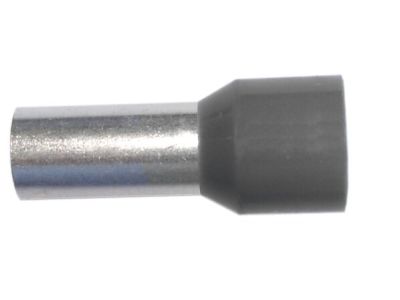

Końcówka rurkowa izolowana PAEH 400/12 (symbol 05101088) w kolorze szarym, przeznaczona do zaciskania przewodów o przekroju 4 mm² i długości tulei 12 mm. Wykonana z miedzi ocynkowanej, z izolacją z polipropylenu bezhalogenowego – zapewnia trwałe, przewodzące połączenie oraz ochronę przed zwarciami w temperaturach do +110°C. Opakowanie zawiera 200 sztuk, co pozwala na kompleksowe wyposażenie stanowiska instalatorskiego.

• Wymiary 4/12: Dla przewodu o przekroju 4 mm² i długości tulei 12 mm – optymalne dopasowanie do standardowych końcówek i narzędzi zaciskowych.
• Materiał – miedź ocynkowana: Doskonała przewodność elektryczna i odporność na korozję, co gwarantuje niską rezystancję styku i długą żywotność złącza.
• Izolacja z polipropylenu bezhalogenowego: W przypadku pożaru nie wydziela toksycznych gazów ani halogenów – podnosi bezpieczeństwo w budynkach użyteczności publicznej i instalacjach przemysłowych.
• Odporność temperaturowa do +110°C: Umożliwia pracę w podwyższonych temperaturach, np. w szafach sterowniczych z dużą koncentracją przewodów.
• Zgodność z normą DIN 46228 część 4: Gwarantuje powtarzalne wymiary i jakość wykonania, ułatwiając pracę i zapewniając zgodność z wymogami branżowymi.

Zgodność z Normami

Końcówka spełnia wymagania normy DIN 46228, część 4, która określa kształt, wymiary i właściwości końcówek rurkowych izolowanych. Posiada certyfikat CE. Materiał izolacji jest bezhalogenowy, co wspiera zgodność z dyrektywami ograniczającymi emisję szkodliwych substancji.

Zastosowanie

Końcówka PAEH 400/12 przeznaczona jest do zaciskania przewodów jednożyłowych wielodrutowych oraz linki w instalacjach elektrycznych niskiego napięcia. Sprawdza się wszędzie tam, gdzie wymagane jest pewne i uporządkowane połączenie – w rozdzielnicach, szafach sterowniczych, tablicach rozdzielczych i puszkach montażowych.

• Zaciskanie przewodów w aparaturze modułowej (wyłączniki, styczniki, przyciski) – zapewnia trwałe i łatwe do kontroli połączenie.
• W szafach sterowniczych i pulpitach operatorskich – ułatwia identyfikację żył dzięki kolorowej izolacji (szara).
• W instalacjach przemysłowych i budynkach użyteczności publicznej – bezhalogenowa izolacja zwiększa bezpieczeństwo pożarowe.
• W miejscach narażonych na podwyższoną temperaturę (pomieszczenia kotłowni, szafy z przetwornicami) – odporność termiczna do 110°C.

Wskazówki Montażowe

Prace montażowe może wykonywać wyłącznie osoba posiadająca odpowiednie uprawnienia SEP oraz znajomość zasad wykonywania połączeń zaciskanych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Użyj dedykowanych szczęk do zaciskania końcówek rurkowych – dobór narzędzia zgodny z przekrojem 4 mm² i długością tulei 12 mm. Po zaciśnięciu sprawdź wizualnie poprawność połączenia (równomierne ściśnięcie izolacji i tulei). Przekrój przewodu musi być zgodny z wartością nominalną końcówki. Stosuj się do zaleceń producenta dotyczących momentu dokręcania zacisków śrubowych (jeśli dotyczy).

FAQ

• Czy końcówka PAEH 400/12 nadaje się do przewodów linki? Tak – jest przystosowana do przewodów wielodrutowych (linki) o przekroju 4 mm². Przed zaciśnięciem zaleca się skręcenie żył w celu uzyskania okrągłego przekroju.
• Jakiego narzędzia użyć do zaciskania? Należy stosować zaciskarki ręczne z odpowiednim profilem (np. trapezowym lub owalnym) dedykowane do końcówek rurkowych izolowanych 4 mm². Unikaj narzędzi uniwersalnych bez regulacji – mogą uszkodzić izolację.
• Czy izolacja jest odporna na UV? W danych producenta nie podano informacji o odporności na promieniowanie UV. W instalacjach na zewnątrz lub narażonych na bezpośrednie działanie słońca zaleca się dodatkową ochronę (np. w puszce/rozdzielnicy zamykanej).
