Końcówka rurkowa izolowana 2x4/12 PAEH 400D/12 szary (opak 100szt) 053663 | 05103991 PROTEC.class

Opis i Kluczowe Cechy

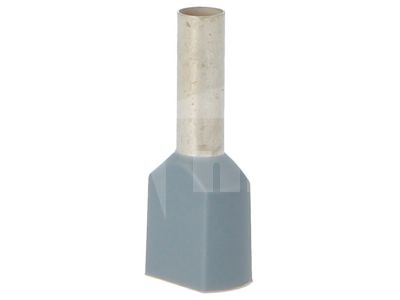

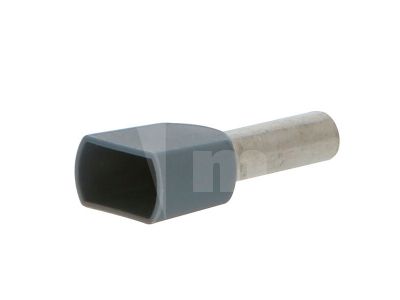

Końcówka rurkowa izolowana typu twin marki PROTEC, model PAEH 400D/12, to profesjonalne rozwiązanie przeznaczone do precyzyjnego i trwałego zakańczania dwóch przewodów miedzianych w jednym punkcie styku. Wykonana z wysokiej jakości miedzi elektrolitycznej, zapewnia doskonałą przewodność elektryczną oraz minimalizację spadków napięcia w instalacji. Powierzchnia końcówki została poddana procesowi cynowania, co skutecznie chroni materiał przed utlenianiem i korozją, gwarantując długowieczność połączenia nawet w trudnych warunkach eksploatacyjnych.

• Konstrukcja typu Twin: Specjalny kształt pozwala na bezpieczne wprowadzenie dwóch żył o przekroju 4 mm² każda do jednej tulejki, co jest kluczowe przy mostkowaniu aparatury modułowej.
• Izolacja z polipropylenu: Zastosowany materiał izolacyjny charakteryzuje się wysoką odpornością mechaniczną oraz termiczną, wytrzymując temperatury robocze do +105°C.
• Bezpieczeństwo bezhalogenowe: Izolacja jest wolna od halogenów, co oznacza, że w przypadku pożaru nie wydziela toksycznych gazów ani gęstego dymu, zwiększając bezpieczeństwo obiektowe.
• Długość tulejki: Część kontaktowa o długości 12 mm zapewnia optymalną powierzchnię styku w zaciskach śrubowych i sprężynowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami branżowymi dotyczącymi osprzętu elektroinstalacyjnego. Wykorzystanie miedzi o wysokim stopniu czystości oraz bezhalogenowego polipropylenu sprawia, że końcówki spełniają wymagania nowoczesnych instalacji przemysłowych i budynkowych. Materiały są zgodne z dyrektywami ograniczającymi stosowanie substancji niebezpiecznych, co potwierdza ich wysoką jakość i bezpieczeństwo użytkowania w profesjonalnych rozdzielnicach elektrycznych.

Zastosowanie

Końcówki podwójne PAEH 400D/12 znajdują szerokie zastosowanie w zaawansowanych pracach elektroinstalacyjnych i automatyce przemysłowej. Są niezastąpione wszędzie tam, gdzie zachodzi konieczność połączenia dwóch przewodów typu linka w jednym zacisku, na przykład przy łączeniu sterowników PLC, przekaźników czy zabezpieczeń nadprądowych na szynie DIN. Dzięki szaremu kolorowi izolacji, zgodnemu z kodem kolorystycznym dla danego przekroju, identyfikacja i organizacja okablowania w szafie sterowniczej staje się znacznie prostsza i bardziej przejrzysta dla personelu serwisowego.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia elektrycznego, należy przestrzegać poniższych zaleceń montażowych:

• Przygotowanie przewodów: Należy odizolować obie żyły na długość odpowiadającą części rurkowej końcówki, dbając o to, aby nie uszkodzić poszczególnych drucików linki.
• Wprowadzenie żył: Obie żyły o przekroju 4 mm² należy równolegle wprowadzić do kołnierza izolacyjnego, aż do momentu oparcia się izolacji przewodu o wewnętrzną krawędź tulejki.
• Zaciskanie: Do montażu należy używać wyłącznie profesjonalnych prasek dedykowanych do końcówek izolowanych typu twin. Odpowiedni profil zacisku (np. trapezowy lub kwadratowy) gwarantuje gazoszczelne połączenie i odporność na wyrwanie.
• Kontrola: Po zaciśnięciu należy upewnić się, że tulejka stabilnie trzyma oba przewody, a izolacja nie wykazuje pęknięć.

FAQ

• Czy końcówki można stosować w instalacjach zewnętrznych? Tak, pod warunkiem umieszczenia ich w obudowach o odpowiednim stopniu ochrony IP, ze względu na odporność temperaturową do 105°C i cynowaną powierzchnię miedzi.
• Dlaczego warto stosować końcówki bezhalogenowe? Materiały bezhalogenowe są kluczowe w budynkach użyteczności publicznej i przemyśle, ponieważ w razie pożaru minimalizują ryzyko zatrucia i uszkodzenia elektroniki przez korozyjne gazy.
• Jaka praska będzie odpowiednia do tego modelu? Zaleca się stosowanie prasek obsługujących zakres 4 mm² dla końcówek podwójnych, które posiadają szersze gniazda niż standardowe praski do pojedynczych tulejek.
