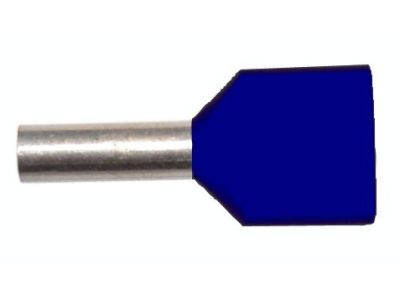

Końcówka rurkowa izolowana 2x2,5/10 PAEH 250D/10 niebieska (opak 100szt) 051912 | 05101576 PROTEC.class

Opis i Kluczowe Cechy

Końcówka rurkowa izolowana typu twin marki PROTEC to profesjonalne rozwiązanie przeznaczone do precyzyjnego i bezpiecznego zakańczania dwóch przewodów miedzianych w jednym punkcie styku. Przekrój znamionowy wynoszący 2,5 mm² dla każdego z dwóch przewodów pozwala na stabilne przesyłanie energii elektrycznej oraz minimalizację spadków napięcia na zaciskach. Wykonanie z wysokiej jakości miedzi elektrolitycznej gwarantuje doskonałą przewodność, a dodatkowa warstwa cyny na powierzchni chroni element przed utlenianiem i korozją, co jest kluczowe w środowiskach o podwyższonej wilgotności.

• Konstrukcja typu Twin: Specjalny kształt kołnierza umożliwia wprowadzenie dwóch żył o przekroju 2,5 mm², co ułatwia mostkowanie w aparatach modułowych.
• Izolacja z polipropylenu: Zastosowany materiał izolacyjny charakteryzuje się wysoką odpornością mechaniczną oraz termiczną do +105°C.
• Bezpieczeństwo: Materiał jest bezhalogenowy, co oznacza, że w przypadku pożaru nie wydziela toksycznych i korozyjnych gazów.
• Długość tulejki: Część kontaktowa o długości 10 mm zapewnia optymalną powierzchnię styku w głębokich zaciskach windowych.

Zgodność z Normami

Produkt został zaprojektowany z myślą o najwyższych standardach bezpieczeństwa obowiązujących w elektrotechnice. Wykorzystanie miedzi cynowanej oraz izolacji z polipropylenu spełnia wymogi dotyczące trwałości połączeń elektrycznych. Dzięki właściwościom bezhalogenowym, końcówki te mogą być stosowane w obiektach o zaostrzonych rygorach przeciwpożarowych, takich jak budynki użyteczności publicznej czy centra danych, zgodnie z normami bezpieczeństwa materiałowego.

Zastosowanie

Końcówki podwójne PAEH 250D/10 znajdują szerokie zastosowanie w prefabrykacji szaf sterowniczych oraz rozdzielnic niskiego napięcia. Są niezastąpione wszędzie tam, gdzie zachodzi potrzeba połączenia dwóch przewodów typu linka w jednym zacisku śrubowym lub sprężynowym. Idealnie sprawdzają się przy mostkowaniu wyłączników nadmiarowo-prądowych, styczników oraz przekaźników. Dzięki niebieskiemu kolorowi izolacji, monterzy mogą łatwo zidentyfikować przekrój przewodu zgodnie z przyjętymi standardami kodowania kolorystycznego.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń:

• Przewody należy odizolować na długość odpowiadającą części rurkowej końcówki (ok. 10 mm), dbając o to, aby nie uszkodzić poszczególnych drucików linki.
• Obie żyły powinny być równo wprowadzone do izolowanego kołnierza polipropylenowego.
• Do zaprasowania należy użyć profesjonalnej praski dedykowanej do końcówek izolowanych typu twin, stosując odpowiednią matrycę dla przekroju 2x2,5 mm².
• Prawidłowe zaprasowanie gwarantuje, że tulejka nie zsunie się z przewodu, a rezystancja przejścia będzie minimalna.

FAQ

Czy końcówki można stosować z przewodami typu drut?
Nie, końcówki rurkowe są przeznaczone wyłącznie do przewodów typu linka w celu zabezpieczenia ich przed rozwarstwieniem drucików podczas dokręcania zacisku.

Jaka jest maksymalna temperatura pracy tych końcówek?
Izolacja wykonana z polipropylenu pozwala na bezpieczną pracę w temperaturze ciągłej do +105°C.

Co oznacza, że produkt jest bezhalogenowy?
Oznacza to, że materiał izolacyjny nie zawiera fluoru, chloru, bromu ani jodu. W trakcie spalania nie emituje on gęstego dymu ani agresywnych kwasów, co zwiększa bezpieczeństwo ludzi i urządzeń elektronicznych.
