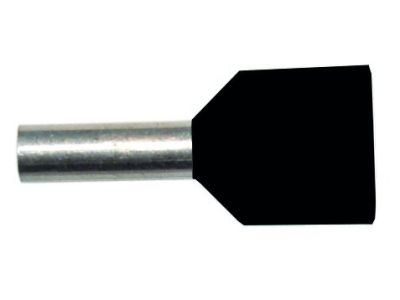

Końcówka rurkowa izolowana 2x1,5/8 PAEH 150D/8 czarna (opak 100szt) 051900 | 05101564 PROTEC.class

Opis i Kluczowe Cechy

Końcówka rurkowa izolowana typu TWIN marki PROTEC to profesjonalne rozwiązanie przeznaczone do precyzyjnego i bezpiecznego zakańczania dwóch przewodów miedzianych w jednym punkcie styku. Model PAEH 150D/8 został zaprojektowany z myślą o przewodach o przekroju znamionowym 1,5 mm², co pozwala na stabilne przesyłanie energii elektrycznej przy zachowaniu minimalnej rezystancji przejścia. Wykonanie z wysokiej jakości miedzi elektrolitycznej, poddanej procesowi cynowania, gwarantuje doskonałą przewodność oraz skuteczną ochronę przed utlenianiem i korozją, co jest kluczowe w długofalowej eksploatacji instalacji.

• Konstrukcja typu Twin: Specjalny kształt kołnierza umożliwia wprowadzenie dwóch żył giętkich, co znacząco ułatwia mostkowanie w aparatach elektrycznych.
• Wysoka odporność termiczna: Izolacja wykonana z polipropylenu wytrzymuje temperaturę pracy do +105°C, zapewniając bezpieczeństwo nawet w mocno obciążonych rozdzielnicach.
• Bezpieczeństwo materiałowe: Produkt jest bezhalogenowy, co oznacza, że w przypadku pożaru nie wydziela toksycznych i korozyjnych gazów.
• Trwałość połączenia: Powierzchnia cynowana zwiększa odporność na czynniki atmosferyczne i chemiczne.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi obowiązującymi w branży elektroinstalacyjnej. Zastosowanie miedzi jako materiału bazowego oraz polipropylenu jako izolatora spełnia wymogi dotyczące bezpieczeństwa pożarowego i przewodności elektrycznej. Końcówki są zgodne z dyrektywami środowiskowymi, co potwierdza ich bezhalogenowy skład, minimalizujący ryzyko w trudnych warunkach przemysłowych.

Zastosowanie

Końcówki podwójne PAEH 150D/8 znajdują szerokie zastosowanie w profesjonalnych pracach elektroinstalacyjnych oraz w automatyce przemysłowej. Są niezastąpione wszędzie tam, gdzie zachodzi potrzeba połączenia dwóch przewodów typu linka w jednym zacisku śrubowym lub sprężynowym. Idealnie sprawdzają się przy mostkowaniu wyłączników nadprądowych, styczników, przekaźników oraz listew zaciskowych na szynach DIN (TS35). Dzięki czarnemu kolorowi izolacji, ułatwiają identyfikację faz lub konkretnych obwodów zgodnie z przyjętym schematem projektowym.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia elektrycznego, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodów: Należy odizolować obie żyły na długość odpowiadającą części rurkowej końcówki (8 mm), dbając o to, aby nie uszkodzić pojedynczych drucików miedzianych.
• Wprowadzenie żył: Obie żyły należy skręcić i równolegle wprowadzić do polipropylenowego kołnierza, aż do oporu.
• Zaciskanie: Do montażu należy używać wyłącznie profesjonalnych prasek dedykowanych do końcówek izolowanych typu TWIN. Odpowiedni profil zacisku (np. trapezowy lub kwadratowy) zapewni optymalną siłę trzymania i kontakt elektryczny.
• Kontrola: Po zaciśnięciu należy upewnić się, że izolacja przewodu dochodzi do kołnierza końcówki, a miedź nie wystaje poza jej metalową część.

FAQ

1. Czy końcówki można stosować z przewodami typu drut?
Nie, końcówki rurkowe są przeznaczone wyłącznie do przewodów typu linka (giętkich), aby zapobiec rozwarstwianiu się drucików i zapewnić pewny styk w zacisku.

2. Co oznacza, że końcówka jest bezhalogenowa?
Oznacza to, że materiał izolacyjny nie zawiera fluoru, chloru, bromu ani jodu. W trakcie spalania nie wydzielają się gęste dymy ani agresywne kwasy, co jest kluczowe dla ochrony ludzi i urządzeń elektronicznych.

3. Jaka jest długość części stykowej?
Długość tulejki metalowej wynosi 8 mm, co jest standardem dla większości zacisków aparatury modułowej.
