Końcówka rurkowa izolowana 2x1,5/12 PAEH 150D/12 czarna (opak 100szt) 051901 | 05101565 PROTEC.class

Alternatywny kod produktu: 051901

Opis i Kluczowe Cechy

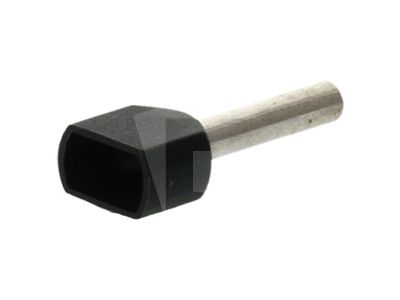

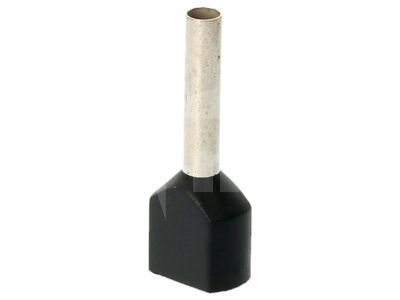

Końcówka rurkowa izolowana typu twin marki PROTEC to profesjonalne rozwiązanie przeznaczone do precyzyjnego i bezpiecznego zakańczania dwóch przewodów miedzianych w jednym punkcie styku. Model PAEH 150D/12 został zaprojektowany z myślą o przewodach o przekroju znamionowym 1,5 mm², co pozwala na stabilne przesyłanie energii elektrycznej przy zachowaniu minimalnej rezystancji przejścia. Wykonanie z wysokiej jakości miedzi elektrolitycznej gwarantuje doskonałą przewodność, a dodatkowa warstwa cyny na powierzchni chroni element przed utlenianiem i korozją, co jest kluczowe w długofalowej eksploatacji instalacji.

• Konstrukcja typu Twin: Specjalny kształt umożliwia wprowadzenie dwóch żył do jednej tulejki, co jest niezbędne przy mostkowaniu aparatury modułowej.
• Wysoka odporność termiczna: Izolacja wykonana z polipropylenu wytrzymuje temperaturę pracy do +105°C, zapewniając bezpieczeństwo nawet w mocno obciążonych rozdzielnicach.
• Bezpieczeństwo materiałowe: Produkt jest bezhalogenowy, co oznacza, że w przypadku pożaru nie wydziela toksycznych gazów ani gęstego dymu.
• Długość tulejki: Część kontaktowa o długości 12 mm zapewnia optymalną powierzchnię styku w zaciskach windowych i śrubowych.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi obowiązującymi w branży elektro-technicznej. Zastosowanie miedzi cynowanej oraz izolacji z polipropylenu (PP) wpisuje się w wymogi dotyczące trwałości połączeń elektrycznych. Brak zawartości halogenów sprawia, że końcówki te mogą być stosowane w budynkach o podwyższonych rygorach przeciwpożarowych oraz w miejscach użyteczności publicznej, zgodnie z dyrektywami bezpieczeństwa materiałowego.

Zastosowanie

Podwójne końcówki rurkowe PAEH 150D/12 znajdują szerokie zastosowanie w prefabrykacji szaf sterowniczych, rozdzielnic elektrycznych oraz w automatyce przemysłowej. Są niezastąpione wszędzie tam, gdzie zachodzi potrzeba połączenia dwóch przewodów typu linka o przekroju 1,5 mm² w jednym zacisku, np. przy łączeniu sterowników PLC, przekaźników czy zabezpieczeń nadprądowych. Dzięki czarnemu kolorowi izolacji, monterzy mogą łatwo identyfikować przekrój przewodu zgodnie z przyjętym systemem kodowania kolorystycznego.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Odizoluj obie żyły na długość odpowiadającą długości tulejki (ok. 12 mm), dbając o to, aby nie uszkodzić pojedynczych drucików miedzianych.
• Wprowadzenie żył: Skręć delikatnie końcówki linek i wprowadź je jednocześnie do kołnierza izolacyjnego, aż miedź wypełni całą długość metalowej rurki.
• Zaciskanie: Użyj profesjonalnej praski do końcówek tulejkowych (o profilu trapezowym lub kwadratowym). Prawidłowy zacisk powinien obejmować całą długość metalowej części końcówki.
• Kontrola: Po zaciśnięciu sprawdź, czy przewody są trwale osadzone i czy izolacja ściśle przylega do kołnierza końcówki.

FAQ

• Czy te końcówki nadają się do przewodów typu drut? Nie, końcówki rurkowe są dedykowane wyłącznie do przewodów typu linka w celu zabezpieczenia ich przed rozwarstwieniem drucików pod zaciskiem śrubowym.
• Jaki jest kolor izolacji dla tego modelu? Model ten posiada izolację w kolorze czarnym, co ułatwia szybką identyfikację wizualną przekroju 1,5 mm² w szafie rozdzielczej.
• Czy produkt jest odporny na chemikalia? Polipropylen użyty do izolacji wykazuje dobrą odporność na większość rozpuszczalników i kwasów stosowanych w przemyśle, co zwiększa żywotność połączenia w trudnych warunkach.
