Końcówka rurkowa izolowana 25/22 PAEH 2500/22 żółta (opak 50szt) 054824 | 05104350 PROTEC.class

Alternatywny kod produktu: 054824

Opis i Kluczowe Cechy

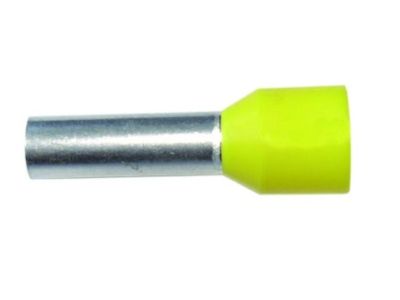

Końcówka rurkowa izolowana o symbolu 05104350 (typ PAEH 2500/22) w kolorze żółtym, dostarczana w opakowaniu 50 sztuk. Produkt wykonany zgodnie z normą DIN 46228, część 4, co gwarantuje powtarzalność wymiarów i niezawodność połączeń. Miedziany korpus ocynkowany zapewnia doskonałe przewodnictwo i odporność korozyjną, natomiast izolacja z bezhalogenowego polipropylenu podnosi bezpieczeństwo pożarowe instalacji.

• Zgodność z DIN 46228-4: Gwarantuje zgodność wymiarów i parametrów z europejskim standardem dla tulejek rurowych, co ułatwia dobór i montaż.
• Materiał: miedź ocynkowana: Wysoka przewodność elektryczna i ochrona przed korozją, zapewniające trwałe i niezawodne połączenie.
• Izolacja polipropylenowa, bezhalogenowa: W przypadku pożaru nie emituje toksycznych i korozyjnych gazów, zwiększając bezpieczeństwo ludzi i urządzeń.
• Odporność temperaturowa do +110°C: Możliwość pracy w podwyższonych temperaturach, np. w szafach sterowniczych z ograniczoną wentylacją.
• Kolor żółty – oznaczenie przekroju: Łatwa identyfikacja wizualna podczas montażu i serwisu (zgodnie z kodowaniem DIN).

Zgodność z Normami

Końcówka spełnia wymagania normy DIN 46228, część 4, dotyczącej tulejek rurowych izolowanych do zaciskania przewodów. Produkt oznaczony jest zgodnie z wymaganiami CE i przeznaczony do stosowania w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Końcówka rurkowa izolowana służy do formowania trwałych, przewodzących i zabezpieczonych mechanicznie zakończeń przewodów w instalacjach elektrycznych. Stosowana tam, gdzie wymagane jest pewne i bezpieczne połączenie w listwach zaciskowych, szynach rozdzielczych lub aparaturze łączeniowej.

• Zaciskanie przewodów w szafach sterowniczych i rozdzielnicach elektrycznych.
• Przygotowanie końcówek do podłączenia aparatury modułowej (wyłączniki, styczniki, przekaźniki).
• Montaż w instalacjach przemysłowych i budynkowych, gdzie wymagana jest podwyższona odporność temperaturowa.
• Zastosowania wymagające bezhalogenowych materiałów izolacyjnych (tunele, pomieszczenia z dużą koncentracją ludzi).

Wskazówki Montażowe

Montaż powierzyć wyłącznie wykwalifikowanemu personelowi z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Do zaciskania używać odpowiednio dobranych szczęk zaciskarki (zalecana siła zacisku i głębokość zgodna z dokumentacją narzędzia). Długość izolacji zdejmowanej z przewodu oraz głębokość włożenia końcówki dostosować do wymiarów tulejki (zgodnie z DIN 46228-4). Przekrój przewodu dobrać do znamionowego przekroju końcówki (nie przekraczać podanego zakresu).

FAQ

• Czy kolor żółty oznacza konkretny przekrój przewodu? Zgodnie z kodowaniem kolorystycznym norm DIN, żółty najczęściej odpowiada przekrojowi 25 mm². Jednak w przypadku braku danych w dokumentacji producenta, przed montażem zaleca się sprawdzenie rzeczywistego oznaczenia na opakowaniu lub w karcie katalogowej.
• Czy końcówka nadaje się do stosowania w temperaturach poniżej zera? Produkt posiada odporność temperaturową do +110°C. Dopuszczalna temperatura pracy w dół nie została podana w danych technicznych, dlatego nie zaleca się jej stosowania w ekstremalnie niskich temperaturach bez weryfikacji z producentem.
• Jakiego narzędzia użyć do zaciskania? Należy użyć zaciskarki przeznaczonej do tulejek rurowych z wymiennymi szczękami dopasowanymi do przekroju 25 mm². Siła zacisku i średnica matrycy muszą być zgodne z zaleceniami DIN 46228-4 – nie stosować uniwersalnych narzędzi bez regulacji.
