Końcówka rurkowa izolowana 16/18 PAEH 1600/18 niebieska (opak 100szt) 051449 | 05101076 PROTEC.class

Alternatywny kod produktu: 051449

Opis i Kluczowe Cechy

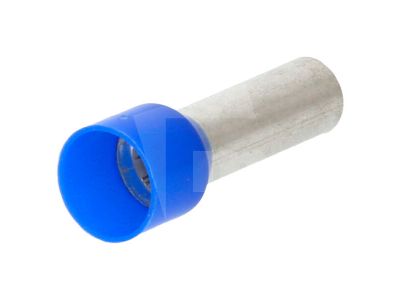

Końcówka rurkowa izolowana PAEH 1600/18 marki PROTEC to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu wielodrutowych przewodów miedzianych. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 16 mm², co pozwala na stabilne przesyłanie energii w obwodach o dużym obciążeniu prądowym. Wykonanie z wysokiej jakości miedzi elektrolitycznej gwarantuje doskonałą przewodność elektryczną, a proces cynowania powierzchni zabezpiecza element przed utlenianiem i korozją, co jest kluczowe dla zachowania niskiej rezystancji styku w długofalowej eksploatacji.

• Materiał: Wysokogatunkowa miedź cynowana galwanicznie.
• Izolacja: Wykonana z polipropylenu, materiału bezhalogenowego, co zwiększa bezpieczeństwo przeciwpożarowe (brak emisji toksycznych gazów).
• Odporność termiczna: Wytrzymałość do +110°C pozwala na pracę w wymagających warunkach termicznych wewnątrz rozdzielnic.
• Kolorystyka: Niebieski kołnierz izolacyjny ułatwia szybką identyfikację przekroju przewodu zgodnie ze standardami.

Zgodność z Normami

Produkt został wykonany w ścisłej zgodności z normą DIN 46228, część 4. Standaryzacja ta gwarantuje powtarzalność wymiarową, co jest niezbędne dla zapewnienia kompatybilności z profesjonalnymi praskami i zaciskarkami. Dzięki zachowaniu wymiarów normatywnych, końcówka idealnie pasuje do zacisków windowych i śrubowych w aparaturze modułowej, zapewniając maksymalną powierzchnię styku i eliminując ryzyko przegrzewania się połączenia.

Zastosowanie

Końcówki rurkowe PAEH 1600/18 znajdują szerokie zastosowanie w profesjonalnych instalacjach elektrotechnicznych oraz automatyce przemysłowej. Są niezastąpione przy montażu rozdzielnic niskiego napięcia, szaf sterowniczych oraz w miejscach, gdzie wymagane jest pewne połączenie linki miedzianej z zaciskami aparatów elektrycznych. Dzięki zastosowaniu tulejki, pojedyncze druciki linki nie ulegają rozwarstwieniu ani uszkodzeniu podczas dokręcania śruby zaciskowej, co znacząco podnosi niezawodność całego systemu elektroenergetycznego.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać następujących kroków montażowych:

• Odizolowanie: Należy zdjąć izolację z przewodu na długości odpowiadającej części miedzianej tulejki (18 mm), dbając o to, by nie uszkodzić poszczególnych drucików linki.
• Wprowadzenie: Przewód należy wprowadzić do tulejki tak, aby wszystkie druciki znalazły się wewnątrz części metalowej, a izolacja przewodu oparła się o kołnierz polipropylenowy.
• Zaciskanie: Do zaprasowania należy użyć profesjonalnej praski dedykowanej do końcówek izolowanych o przekroju 16 mm². Zaleca się stosowanie zacisku o profilu trapezowym lub kwadratowym.
• Kontrola: Po zaprasowaniu należy zweryfikować poprawność osadzenia końcówki – nie powinna ona wykazywać żadnych luzów przy próbie wyciągnięcia.

FAQ

• Czy końcówka jest bezhalogenowa? Tak, izolacja wykonana z polipropylenu nie zawiera halogenów, co czyni ją bezpieczną do stosowania w budynkach użyteczności publicznej.
• Jaka jest długość części stykowej? Długość rurki miedzianej wynosi 18 mm, co zapewnia optymalne osadzenie w głębokich zaciskach aparatury przemysłowej.
• Ile sztuk znajduje się w opakowaniu? Produkt sprzedawany jest w zbiorczych opakowaniach zawierających 100 sztuk końcówek.
• Czy można ją stosować z przewodami typu drut? Nie, końcówki rurkowe są przeznaczone wyłącznie do przewodów typu linka (wielodrutowych).
