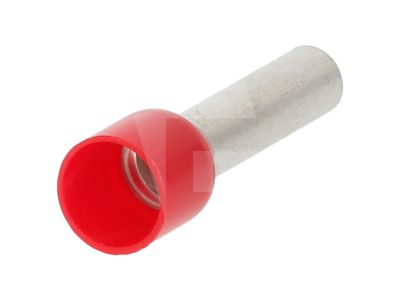

Końcówka rurkowa izolowana 10/18 PAEH 1000/18 czerwona (opak 100szt) 051431 | 05101058 PROTEC.class

Opis i Kluczowe Cechy

Końcówka rurkowa izolowana marki PROTEC to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o zapewnieniu najwyższej jakości połączeń w układach sterowania i rozdzielnicach. Produkt charakteryzuje się przekrojem znamionowym dostosowanym do przewodów o polu przekroju 10 mm², co gwarantuje optymalną przewodność prądową i minimalizację strat energii na stykach. Wykonanie z wysokogatunkowej miedzi, poddanej procesowi cynowania galwanicznego, skutecznie zabezpiecza element przed utlenianiem i korozją, co jest kluczowe dla długotrwałej eksploatacji w zmiennych warunkach środowiskowych.

• Materiał przewodzący: Czysta miedź elektrolityczna zapewniająca doskonałe parametry elektryczne.
• Powłoka ochronna: Warstwa cyny chroniąca przed agresywnymi czynnikami zewnętrznymi.
• Izolacja: Wykonana z polipropylenu, charakteryzująca się wysoką odpornością termiczną do +110°C.
• Bezpieczeństwo: Materiał izolacyjny jest bezhalogenowy, co oznacza, że w przypadku pożaru nie wydziela toksycznych gazów korozyjnych.
• Kolorystyka: Czerwona tulejka izolacyjna ułatwia szybką identyfikację przekroju przewodu w gęsto upakowanych szafach sterowniczych.

Zgodność z Normami

Produkt został wykonany w ścisłej zgodności z normą DIN 46228, część 4. Jest to kluczowy standard dla profesjonalnych instalatorów, gwarantujący powtarzalność wymiarową oraz kompatybilność z szeroką gamą zacisków śrubowych i sprężynowych stosowanych w aparaturze modułowej. Dzięki zachowaniu standardowych wymiarów (długość tulejki 18 mm), końcówka zapewnia pewne osadzenie w gnieździe zaciskowym, co eliminuje ryzyko wysunięcia się przewodu pod wpływem drgań lub naprężeń mechanicznych.

Zastosowanie

Końcówki rurkowe izolowane 10/18 PAEH znajdują szerokie zastosowanie w przemyśle oraz elektroinstalatorstwie budowlanym. Są niezastąpione przy zakańczaniu wielodrutowych przewodów miedzianych (tzw. linek), zapobiegając rozszczepianiu się pojedynczych drucików podczas montażu. Idealnie sprawdzają się w:

• Prefabrykacji szaf sterowniczych i rozdzielnic niskiego napięcia.
• Podłączaniu odbiorników o dużym poborze mocy wymagających stabilnego styku.
• Instalacjach automatyki przemysłowej, gdzie wymagana jest wysoka odporność termiczna komponentów.
• Systemach zasilania awaryjnego i rozdzielniach głównych.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń technicznych:

• Przygotowanie przewodu: Izolację z przewodu należy zdjąć na długości odpowiadającej długości części miedzianej tulejki (ok. 18 mm), dbając o to, by nie uszkodzić poszczególnych drucików miedzianych.
• Narzędzia: Do zaciskania należy używać wyłącznie profesjonalnych prasek dedykowanych do końcówek izolowanych, co zapewni odpowiednią siłę docisku i trwałość mechaniczną połączenia.
• Weryfikacja: Po zaciśnięciu należy upewnić się, że izolacja przewodu wchodzi do kołnierza izolacyjnego końcówki, co zapobiega powstawaniu łuków elektrycznych i zwarć.
• Moment dokręcania: Przy montażu w zaciskach śrubowych należy stosować moment dokręcania zgodny z dokumentacją techniczną danego aparatu elektrycznego.

FAQ

• Czy końcówki są odporne na wysokie temperatury? Tak, dzięki zastosowaniu specjalnego polipropylenu, końcówki mogą pracować w temperaturze otoczenia do +110°C bez utraty właściwości izolacyjnych.
• Co oznacza, że produkt jest bezhalogenowy? Oznacza to, że materiał izolacyjny nie zawiera fluoru, chloru, bromu ani jodu. W razie pożaru materiał ten nie emituje gęstego dymu ani kwasowych oparów, co zwiększa bezpieczeństwo ludzi i urządzeń elektronicznych.
• Czy te końcówki pasują do każdego rodzaju linki? Końcówki są zaprojektowane dla standardowych przewodów miedzianych wielodrutowych o przekroju 10 mm² zgodnie z normą DIN.
