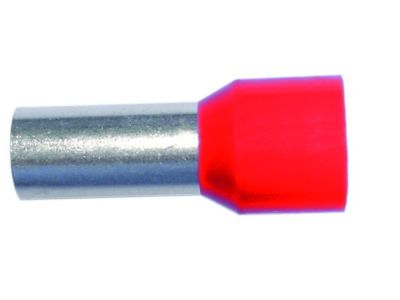

Końcówka rurkowa izolowana 1/8 PAEH 100/8 czerwona (opak 100szt) 051885 | 05101549 PROTEC.class

Opis i Kluczowe Cechy

Końcówka rurkowa izolowana 1/8 PAEH 100/8 marki PROTEC to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu przewodów wielodrutowych (linek). Wykonanie z wysokiej jakości miedzi elektrolitycznej gwarantuje doskonałą przewodność elektryczną, a proces cynowania powierzchni skutecznie chroni materiał przed utlenianiem i korozją, co jest kluczowe dla zachowania niskiej rezystancji styku w długofalowej eksploatacji. Izolacja wykonana z polipropylenu charakteryzuje się brakiem halogenów, co podnosi standardy bezpieczeństwa pożarowego, nie emitując toksycznych gazów w przypadku przegrzania. Produkt cechuje się wysoką odpornością termiczną, pozwalającą na stabilną pracę w temperaturze do +110°C.

• Materiał przewodzący: Czysta miedź, cynowana galwanicznie dla ochrony antykorozyjnej.
• Izolacja: Bezhalogenowy polipropylen (PP) zapewniający bezpieczeństwo i trwałość.
• Standard wykonania: Zgodność z wymiarami normy DIN 46228, część 4.
• Wytrzymałość termiczna: Praca w wymagających warunkach do +110°C.
• Kolorystyka: Czerwony kołnierz izolacyjny ułatwiający identyfikację przekroju.

Zgodność z Normami

Produkt został wyprodukowany w ścisłym oparciu o normę DIN 46228, część 4, co gwarantuje pełną kompatybilność z profesjonalnymi narzędziami do zaciskania oraz powtarzalność wymiarową. Dzięki zachowaniu tych standardów, końcówka idealnie pasuje do zacisków windowych i śrubowych w aparaturze modułowej. Brak halogenów w składzie izolacji sprawia, że produkt spełnia rygorystyczne wymogi bezpieczeństwa stosowane w budynkach użyteczności publicznej oraz w przemyśle, gdzie ograniczenie emisji dymu i substancji korozyjnych podczas pożaru jest priorytetem.

Zastosowanie

Końcówki rurkowe PAEH znajdują szerokie zastosowanie w prefabrykacji szaf sterowniczych, rozdzielnic elektrycznych oraz w instalacjach automatyki przemysłowej. Są niezbędne wszędzie tam, gdzie zachodzi potrzeba zabezpieczenia końcówki przewodu typu linka przed rozwarstwianiem się drucików podczas montażu w zacisku. Zastosowanie tulejki izolowanej zwiększa odporność połączenia na drgania mechaniczne oraz minimalizuje ryzyko wystąpienia zwarć międzyfazowych. Dzięki odporności do +110°C, produkt może być stosowany w aplikacjach o podwyższonym obciążeniu termicznym.

Wskazówki Montażowe

Dla zapewnienia najwyższej jakości połączenia elektrycznego, należy przestrzegać następujących kroków montażowych:

• Przewód należy odizolować na długości odpowiadającej części rurkowej końcówki, dbając o to, aby nie uszkodzić poszczególnych drucików miedzianych.
• Wprowadzić odizolowany przewód do tulejki tak, aby izolacja przewodu oparła się o kołnierz izolacyjny końcówki.
• Do zaprasowania należy użyć profesjonalnej praski dedykowanej do końcówek tulejkowych, dobierając odpowiednią matrycę.
• Prawidłowe zaprasowanie powinno obejmować całą długość metalowej rurki, tworząc jednolitą strukturę odporną na wyrwanie.

FAQ

1. Czy końcówki są odporne na wysokie temperatury?
Tak, izolacja z polipropylenu oraz miedziana konstrukcja pozwalają na bezpieczną pracę w temperaturze ciągłej do +110°C.

2. Co oznacza, że produkt jest bezhalogenowy?
Oznacza to, że materiał izolacyjny nie zawiera fluoru, chloru, bromu ani jodu. W przypadku pożaru izolacja nie wydziela gęstego dymu ani agresywnych kwasów, co chroni zdrowie ludzi i zapobiega korozji elektroniki w pobliżu zdarzenia.

3. Czy końcówki pasują do każdej praski?
Końcówki są wykonane zgodnie z normą DIN 46228-4, co oznacza, że są kompatybilne ze wszystkimi standardowymi narzędziami do zaciskania tulejek izolowanych dostępnymi na rynku.
