Końcówka rurkowa izolowana 1,5/10 PAEH 150/10 czarna (opak 100szt) 051895 | 05101559 PROTEC.class

Opis i Kluczowe Cechy

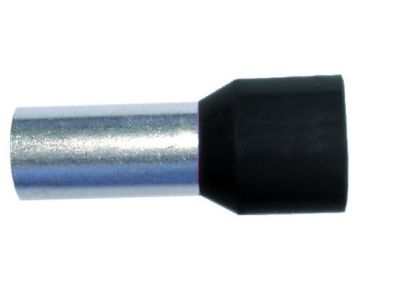

Końcówka rurkowa izolowana PAEH 150/10 marki PROTEC to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu przewodów wielodrutowych. Przekrój znamionowy wynoszący 1,5 mm² gwarantuje optymalne przewodnictwo prądowe w instalacjach sterowniczych i zasilających. Wykonanie z wysokiej jakości miedzi elektrolitycznej, poddanej procesowi cynowania galwanicznego, zapewnia doskonałą odporność na korozję oraz minimalizuje rezystancję styku, co jest kluczowe dla stabilności połączeń elektrycznych.

• Materiał przewodzący: Wysokogatunkowa miedź ocynkowana zapewniająca długowieczność połączenia.
• Izolacja: Wykonana z polipropylenu, charakteryzująca się brakiem halogenów, co zwiększa bezpieczeństwo przeciwpożarowe.
• Odporność termiczna: Produkt przystosowany do pracy w wymagających warunkach, wytrzymujący temperaturę do +110°C.
• Kolorystyka: Czarny kolor izolacji ułatwia szybką identyfikację przekroju przewodu zgodnie z przyjętymi standardami.

Zgodność z Normami

Produkt został wykonany w ścisłej zgodności z normą DIN 46228, część 4. Standaryzacja ta gwarantuje pełną kompatybilność z profesjonalnymi narzędziami do zaciskania oraz zapewnia powtarzalność parametrów geometrycznych. Dzięki zachowaniu wymiarów normatywnych, końcówka idealnie pasuje do zacisków windowych i sprężynowych stosowanych w nowoczesnej aparaturze modułowej. Brak zawartości halogenów w materiale izolacyjnym sprawia, że produkt spełnia rygorystyczne wymogi bezpieczeństwa w budynkach użyteczności publicznej.

Zastosowanie

Tulejki izolowane PAEH 150/10 znajdują szerokie zastosowanie w prefabrykacji szaf sterowniczych, rozdzielnic elektrycznych oraz w automatyce przemysłowej. Są niezbędne wszędzie tam, gdzie wymagane jest zabezpieczenie końcówek przewodów typu linka przed rozwarstwianiem się drucików (tzw. "miotełkowaniem"). Zastosowanie końcówki rurkowej pozwala na uzyskanie pewnego docisku mechanicznego w zacisku śrubowym, co zapobiega przegrzewaniu się punktów styku i potencjalnym awariom instalacji.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń montażowych:

• Przygotowanie przewodu: Izolację z przewodu o przekroju 1,5 mm² należy zdjąć na długości odpowiadającej części rurkowej końcówki (10 mm).
• Narzędzia: Do zaprasowania należy używać wyłącznie dedykowanych prasek czołowych lub bocznych zapewniających odpowiedni profil zacisku (np. trapezowy lub kwadratowy).
• Kontrola: Po zaprasowaniu należy upewnić się, że izolacja przewodu dochodzi do kołnierza izolacyjnego tulejki, a miedziane druciki nie wystają poza jej krawędź.
• Moment dokręcania: W przypadku zacisków śrubowych należy stosować moment dokręcania zgodny z dokumentacją techniczną danego urządzenia.

FAQ

Czy końcówki są odporne na działanie agresywnych substancji chemicznych?
Izolacja z polipropylenu wykazuje dobrą odporność na wiele rozpuszczalników i kwasów, jednak w ekstremalnych warunkach przemysłowych zaleca się weryfikację z tabelą odporności chemicznej materiału PP.

Czy produkt można stosować w instalacjach zewnętrznych?
Tak, pod warunkiem umieszczenia połączenia w obudowie o odpowiednim stopniu ochrony IP. Wysoka odporność temperaturowa (+110°C) pozwala na pracę w nagrzewających się rozdzielnicach.

Co oznacza, że tulejka jest bezhalogenowa?
Oznacza to, że w przypadku pożaru materiał izolacyjny nie wydziela toksycznych i korozyjnych gazów (takich jak chlor czy fluor), co jest kluczowe dla ochrony zdrowia ludzi i trwałości urządzeń elektronicznych w pobliżu pożaru.
