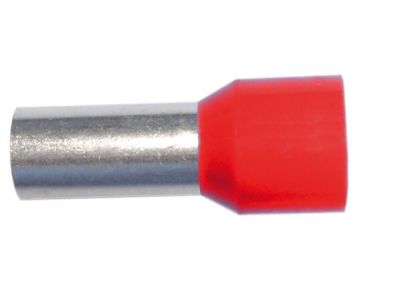

Końcówka rurkowa izolowana 1/10 PAEH 100/10 czerwona (opak 100szt) 051882 | 05101546 PROTEC.class

Opis i Kluczowe Cechy

Końcówka rurkowa izolowana marki PROTEC o oznaczeniu 1/10 PAEH to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu przewodów wielodrutowych (linek). Wykonanie z wysokiej jakości miedzi elektrolitycznej gwarantuje doskonałą przewodność elektryczną, a proces cynowania powierzchni skutecznie chroni materiał przed utlenianiem i korozją, co jest kluczowe dla zachowania niskiej rezystancji styku w długofalowej eksploatacji. Izolacja wykonana z polipropylenu charakteryzuje się brakiem halogenów, co podnosi bezpieczeństwo przeciwpożarowe, nie emitując toksycznych gazów w przypadku przegrzania. Czerwony kolor izolacji ułatwia szybką identyfikację przekroju w rozdzielnicach i szafach sterowniczych.

• Materiał przewodzący: Czysta miedź ocynkowana galwanicznie dla maksymalnej ochrony.
• Izolacja: Bezhalogenowy polipropylen odporny na wysokie temperatury.
• Odporność termiczna: Wytrzymałość do +110°C pozwala na pracę w wymagających warunkach przemysłowych.
• Standard wykonania: Pełna zgodność z wymiarami określonymi w normie DIN 46228 część 4.

Zgodność z Normami

Produkt został wyprodukowany w ścisłym reżimie technologicznym, odpowiadając wymogom normy DIN 46228, część 4. Norma ta definiuje precyzyjne wymiary geometryczne tulejki oraz kołnierza izolacyjnego, co zapewnia pełną kompatybilność z profesjonalnymi narzędziami do zaciskania (praskami) oraz gwarantuje, że końcówka idealnie wpasuje się w zaciski aparatury modułowej, listwy zaciskowe i złączki szynowe. Dzięki certyfikacji bezhalogenowej, produkt spełnia rygorystyczne normy bezpieczeństwa stosowane w budynkach użyteczności publicznej oraz w przemyśle okrętowym i kolejowym.

Zastosowanie

Tulejki izolowane PROTEC znajdują szerokie zastosowanie w prefabrykacji szaf sterowniczych, budowie maszyn oraz w instalacjach elektroenergetycznych niskiego napięcia. Są niezbędne wszędzie tam, gdzie wymagane jest zabezpieczenie końcówek przewodów typu linka przed rozwarstwianiem się pojedynczych drucików podczas dokręcania zacisku śrubowego. Zastosowanie końcówki rurkowej eliminuje ryzyko powstawania łuku elektrycznego oraz lokalnego przegrzewania się punktu styku, co bezpośrednio przekłada się na bezawaryjność systemów automatyki i zasilania.

Wskazówki Montażowe

Dla zapewnienia najwyższej jakości połączenia, należy przestrzegać poniższych zaleceń montażowych:

• Przygotowanie przewodu: Izolację z przewodu należy zdjąć na długości odpowiadającej części rurkowej tulejki, dbając o to, aby nie uszkodzić poszczególnych drucików miedzianych.
• Dobór narzędzi: Do zaprasowania należy używać wyłącznie dedykowanych prasek do tulejek izolowanych, które zapewniają odpowiedni profil zacisku (np. trapezowy, kwadratowy lub sześciokątny).
• Głębokość osadzenia: Przewód powinien być wprowadzony do tulejki tak, aby izolacja przewodu oparła się o wewnętrzny kołnierz izolacyjny końcówki, a miedziane druciki wypełniły całą objętość rurki.
• Moment dokręcania: Po umieszczeniu zaprasowanej końcówki w zacisku urządzenia, należy dokręcić śrubę z momentem zalecanym przez producenta aparatury.

FAQ

1. Czy końcówki są odporne na działanie agresywnych chemikaliów?
Izolacja z polipropylenu wykazuje dobrą odporność na większość kwasów i zasad, jednak w środowiskach ekstremalnie agresywnych zaleca się weryfikację z tabelą odporności chemicznej materiału PP.

2. Co oznacza, że tulejka jest bezhalogenowa?
Oznacza to, że materiał izolacyjny nie zawiera fluoru, chloru, bromu ani jodu. W przypadku pożaru materiał ten nie wydziela gęstego dymu ani korozyjnych gazów, co chroni zdrowie ludzi i zapobiega uszkodzeniom elektroniki.

3. Czy można stosować te tulejki w temperaturze powyżej 100°C?
Tak, produkt posiada podwyższoną odporność temperaturową do +110°C, co pozwala na bezpieczną pracę w pobliżu elementów generujących ciepło wewnątrz rozdzielnicy.
