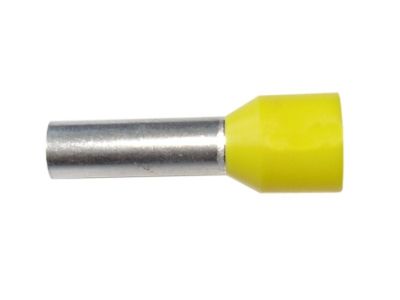

Końcówka rurkowa izolowana 1,0/8 PAEH 100/8 żółta (opak 500szt.) 051427 | 05101054 PROTEC.class

Alternatywny kod produktu: 051427

Opis i Kluczowe Cechy

Końcówka rurkowa izolowana PAEH (symbol 05101054) o wymiarze 1,0/8 mm (przekrój przewodu 1,0 mm², długość izolowanej części 8 mm) w kolorze żółtym. Wykonana z miedzi ocynkowanej, z izolacją z polipropylenu bezhalogenowego. Przeznaczona do zaciskania przewodów w profesjonalnych instalacjach elektrycznych i sterowniczych. Opakowanie zawiera 500 sztuk.

• Miedź ocynkowana: Doskonałe przewodnictwo prądu i odporność na korozję, co zapewnia trwałość i niezawodność połączeń.
• Izolacja z polipropylenu bezhalogenowego: W przypadku pożaru nie emituje toksycznych gazów ani kwaśnych dymów, zwiększając bezpieczeństwo w zamkniętych rozdzielnicach.
• Zgodność z DIN 46228, część 4: Gwarantuje dokładność wymiarową i powtarzalność procesu zaciskania, niezbędną przy montażu w listwach zaciskowych.
• Odporność temperaturowa do +110°C: Możliwość stosowania w obwodach o podwyższonej temperaturze pracy bez ryzyka degradacji izolacji.
• Długość izolowanej części 8 mm: Optymalna do zaciskania w standardowych tulejkach i zaciskarkach, zapewniająca pełne osłonięcie końcówki przewodu.

Zgodność z Normami

Końcówka rurkowa izolowana spełnia wymagania normy DIN 46228, część 4 (kształt standardowy). Produkt posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Końcówki rurkowe izolowane stosuje się do profesjonalnego zakańczania przewodów linkowych, ułatwiając ich bezpieczne i pewne podłączenie w listwach zaciskowych oraz aparaturze modułowej. Dzięki izolowanej tulejce eliminowane jest ryzyko przypadkowego zwarcia między przewodami.

• Zaciskanie przewodów w stycznikach, przekaźnikach i wyłącznikach modułowych – zapewnia trwałe połączenie elektryczne.
• Podłączenie przewodów w listwach zaciskowych (ZA, WA, PHOENIX, WAGO) – ułatwia montaż i demontaż instalacji.
• Stosowanie w szafach sterowniczych i rozdzielniach – zapobiega pruciu się drutów oraz zwiększa estetykę okablowania.
• Zakańczanie przewodów w obwodach automatyki budynkowej (sensory, siłowniki) – dzięki bezhalogenowej izolacji bezpieczne w instalacjach pożarowo krytycznych.

Wskazówki Montażowe

Montaż końcówek rurkowych powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Używaj dedykowanych zaciskarek (np. o profilu trapezowym lub hexagonalnym) zgodnych z normą DIN 46228. Dobór narzędzia oraz ustawienie siły zacisku – według instrukcji producenta. Przed zaciskaniem zdejmij izolację z przewodu na długość równą metalowej tulejce końcówki. Dla przewodów linkowych zalecane jest użycie końcówki o przekroju odpowiadającym przekrojowi żyły.

FAQ

• Jakiego koloru jest końcówka i co oznacza? Końcówka jest żółta. W systemie oznaczeń barwnych kolor żółty odpowiada przekrojowi przewodu 1,0 mm² (zgodnie z powszechnie przyjętą paletą wg standardu PAEH).
• Czy końcówka jest odpowiednia do przewodów drutowych (jednożyłowych)? Końcówki rurkowe przeznaczone są głównie do przewodów linkowych (wielożyłowych). Do przewodów drutowych stosuje się końcówki bez izolacji lub niewymagające zaciskania – w przypadku przewodów sztywnych nie ma potrzeby stosowania tulejek, ale można je wcisnąć w tulejkę bez zaciskania.
• Jaka jest maksymalna temperatura pracy? Izolacja polipropylenowa wytrzymuje temperatury do +110°C. Powyżej tej wartości może ulec zniszczeniu – nie stosuj w obwodach o wyższej temperaturze pracy bez weryfikacji producenta.
