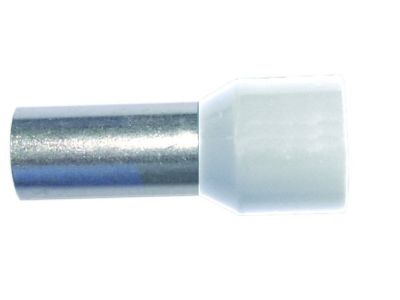

Końcówka rurkowa izolowana 0,5/8 PAEH 050/8 biała (opak 100szt) 051874 | 05101538 PROTEC.class

Opis i Kluczowe Cechy

Końcówka rurkowa izolowana PAEH 050/8 marki PROTEC to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu przewodów miedzianych typu linka. Przekrój znamionowy wynoszący 0,5 mm² gwarantuje optymalne dopasowanie do cienkich żył sterowniczych i sygnałowych, zapobiegając ich rozwarstwianiu podczas montażu w zaciskach śrubowych lub sprężynowych. Wykonanie z wysokiej jakości miedzi elektrolitycznej, poddanej procesowi cynowania galwanicznego, zapewnia doskonałą przewodność elektryczną oraz wysoką odporność na korozję utleniającą. Izolacja wykonana z polipropylenu w kolorze białym charakteryzuje się brakiem zawartości halogenów, co podnosi bezpieczeństwo pożarowe instalacji poprzez eliminację emisji toksycznych gazów w przypadku przegrzania.

• Materiał przewodzący: Czysta miedź ocynowana galwanicznie dla maksymalnej trwałości styku.
• Izolacja: Bezhalogenowy polipropylen (PP) o wysokiej wytrzymałości dielektrycznej.
• Odporność termiczna: Stabilna praca w temperaturze do +110°C, co pozwala na stosowanie w wymagających szafach sterowniczych.
• Konstrukcja: Kształt standardowy ułatwiający wprowadzanie odizolowanego przewodu do tulejki.

Zgodność z Normami

Produkt został wykonany w ścisłej zgodności z normą DIN 46228, część 4, co definiuje precyzyjne wymiary geometryczne tulejki oraz kolorystykę izolacji przypisaną do konkretnego przekroju poprzecznego. Dzięki zachowaniu tych standardów, końcówka jest w pełni kompatybilna z profesjonalnymi praskami i narzędziami do zaciskania różnych producentów, co gwarantuje powtarzalność i wysoką jakość połączenia elektrycznego. Brak halogenów w materiale izolacyjnym sprawia, że produkt spełnia rygorystyczne wymogi bezpieczeństwa stosowane w budynkach użyteczności publicznej oraz przemyśle.

Zastosowanie

Końcówki rurkowe PAEH 050/8 znajdują szerokie zastosowanie w nowoczesnej automatyce przemysłowej oraz elektroinstalatorstwie. Są niezastąpione przy budowie rozdzielnic elektrycznych, szaf sterowniczych oraz w systemach BMS, gdzie wymagane jest precyzyjne łączenie przewodów o małych przekrojach. Dzięki długości części stykowej wynoszącej 8 mm, końcówka idealnie pasuje do większości złączek szynowych montowanych na szynie DIN, a także do zacisków w sterownikach PLC i modułach I/O. Wysoka odporność temperaturowa predysponuje je również do pracy w otoczeniu urządzeń generujących znaczne ilości ciepła.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń montażowych:

• Przewód o przekroju 0,5 mm² należy odizolować na długości odpowiadającej długości tulejki (ok. 8 mm), dbając o to, aby nie uszkodzić poszczególnych drucików miedzianych.
• Wprowadzić odizolowaną końcówkę przewodu do kołnierza izolacyjnego tulejki, aż do momentu, gdy izolacja przewodu oprze się o wewnętrzny ogranicznik.
• Do zaprasowania należy użyć dedykowanej praski do tulejek izolowanych (o profilu trapezowym, kwadratowym lub sześciokątnym), dopasowanej do zakresu 0,5 mm².
• Po zaciśnięciu należy zweryfikować poprawność mechaniczną połączenia – przewód nie powinien wykazywać żadnych luzów wewnątrz tulejki.

FAQ

1. Czy te końcówki są odporne na wysokie temperatury?
Tak, materiał izolacyjny oraz miedź są przystosowane do pracy ciągłej w temperaturze do +110°C, co przewyższa standardowe wymagania dla większości instalacji budynkowych.

2. Co oznacza, że produkt jest bezhalogenowy?
Oznacza to, że materiał izolacji nie zawiera fluoru, chloru, bromu ani jodu. W przypadku pożaru izolacja nie wydziela gęstego dymu ani korozyjnych gazów, co jest kluczowe dla ochrony zdrowia ludzi i trwałości aparatury elektronicznej.

3. Czy końcówki pasują do przewodów typu drut?
Nie, końcówki rurkowe są przeznaczone wyłącznie do przewodów typu linka (wielodrutowych). Ich zadaniem jest skupienie wszystkich drucików linki w jedną, sztywną strukturę przed montażem w zacisku.
