Końcówka rurkowa izolowana 0,5/10 PAEH 050/10 biała (opak 100szt) 051872 | 05101536 PROTEC.class

Opis i Kluczowe Cechy

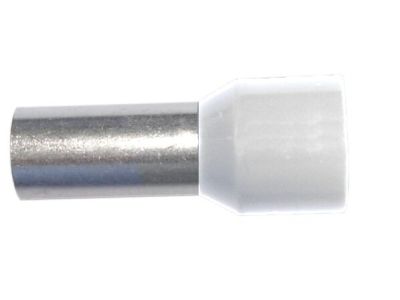

Końcówka rurkowa izolowana PAEH 050/10 marki PROTEC to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu przewodów typu linka. Przekrój znamionowy wynoszący 0,5 mm² zapewnia idealne dopasowanie do cienkich żył sterowniczych i sygnałowych, eliminując ryzyko pękania pojedynczych drucików miedzianych podczas montażu w zaciskach śrubowych lub sprężynowych. Wykonanie z wysokiej jakości miedzi elektrolitycznej, poddanej procesowi cynowania galwanicznego, gwarantuje doskonałą przewodność elektryczną oraz wysoką odporność na procesy korozyjne i utlenianie powierzchni styku.

• Materiał przewodzący: Czysta miedź ocynkowana dla optymalnego przepływu prądu.
• Izolacja: Wykonana z polipropylenu, charakteryzująca się brakiem halogenów, co zwiększa bezpieczeństwo pożarowe.
• Wytrzymałość termiczna: Stabilna praca w temperaturze do +110°C pozwala na stosowanie w wymagających środowiskach przemysłowych.
• Kolorystyka: Biały kołnierz izolacyjny ułatwia szybką identyfikację przekroju zgodnie ze standardami kodowania.

Zgodność z Normami

Produkt został wykonany w ścisłym oparciu o rygorystyczne wytyczne normy DIN 46228, część 4. Standaryzacja ta gwarantuje powtarzalność wymiarową, co jest kluczowe dla zapewnienia kompatybilności z profesjonalnymi narzędziami do zaciskania oraz gniazdami aparatury modułowej. Dzięki zachowaniu wymiarów normatywnych, użytkownik ma pewność, że tulejka będzie stabilnie osadzona na przewodzie, a jej część stykowa o długości 10 mm zapewni odpowiednią powierzchnię kontaktu wewnątrz zacisku.

Zastosowanie

Końcówki rurkowe PAEH 050/10 znajdują szerokie zastosowanie w nowoczesnej automatyce przemysłowej oraz prefabrykacji rozdzielnic niskiego napięcia. Są niezastąpione wszędzie tam, gdzie wymagana jest najwyższa niezawodność połączeń elektrycznych. Idealnie sprawdzają się przy podłączaniu sterowników PLC, czujników, przekaźników oraz w systemach inteligentnego budynku. Dzięki konstrukcji bezhalogenowej, produkt jest rekomendowany do stosowania w obiektach o zaostrzonych rygorach bezpieczeństwa, takich jak budynki użyteczności publicznej czy centra danych.

Wskazówki Montażowe

Aby uzyskać połączenie o najwyższych parametrach mechanicznych i elektrycznych, należy przestrzegać poniższych zaleceń:

• Przewód należy odizolować na długości odpowiadającej części rurkowej końcówki (ok. 10 mm), dbając o to, aby nie uszkodzić pojedynczych drucików linki.
• Wprowadzić odizolowaną żyłę do tulejki tak, aby izolacja przewodu oparła się o wewnętrzny kołnierz izolacyjny końcówki.
• Do zaprasowania należy używać wyłącznie dedykowanych prasek do tulejek izolowanych (o profilu kwadratowym, trapezowym lub sześciokątnym), dopasowanych do przekroju 0,5 mm².
• Prawidłowo zaciśnięta końcówka powinna trwale przylegać do żyły, uniemożliwiając jej wysunięcie nawet przy znacznym obciążeniu mechanicznym.

FAQ

• Czy końcówki są odporne na wysokie temperatury? Tak, materiał izolacyjny oraz miedź są przystosowane do pracy ciągłej w temperaturze do +110°C.
• Co oznacza, że produkt jest bezhalogenowy? Oznacza to, że w przypadku pożaru izolacja nie wydziela toksycznych i korozyjnych gazów (halogenów), co jest kluczowe dla ochrony zdrowia ludzi i trwałości urządzeń elektronicznych.
• Czy te tulejki pasują do każdego rodzaju przewodu 0,5 mm²? Tulejki są przeznaczone do przewodów typu linka (klasa 5 i 6 wg IEC 60228). Nie stosuje się ich na przewodach typu drut.
• Ile sztuk znajduje się w opakowaniu? Produkt sprzedawany jest w zbiorczych opakowaniach zawierających 100 sztuk końcówek.
