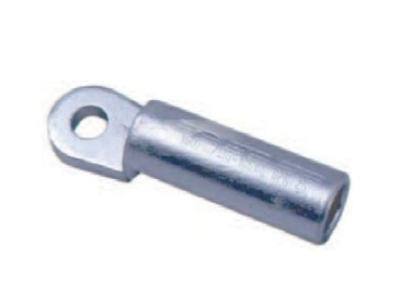

Końcówka prasowana 70x10 / ER, Al szczelna DIN do 36kV | 426992 Cellpack

Opis i Kluczowe Cechy

Końcówka prasowana 70x10 / ER (symbol 426992) wykonana z aluminium w standardzie DIN to wysokiej jakości akcesorium kablowe przeznaczone do trwałych połączeń elektrycznych w instalacjach wysokiego napięcia do 36kV. Aluminium zapewnia lekkość i doskonałe przewodnictwo, a konstrukcja szczelna gwarantuje odporność na wilgoć i korozję. Przeznaczona do stosowania z żyłami miedzianymi o przekroju 70mm².

• Wykonanie z aluminium: Zapewnia niską masę i wysoką przewodność elektryczną, co ułatwia montaż i redukuje obciążenie mechaniczne na konstrukcjach.
• Konstrukcja szczelna DIN: Odporna na wnikanie wilgoci i zanieczyszczeń, co gwarantuje długotrwałą niezawodność połączenia w środowiskach o podwyższonej wilgotności.
• Przeznaczona do 36kV: Certyfikowane do pracy w instalacjach wysokiego napięcia, zgodnie z wymaganiami normy DIN.
• Prasowanie typu ER: Uniwersalny system połączeń, kompatybilny z większością narzędzi do prasowania końcówek kablowych.
• Przekrój 70x10mm: Optymalne wymiary dla żył miedzianych 70mm², zapewniające pewne i trwałe połączenie elektryczne.

Zgodność z Normami

Końcówka spełnia wymagania normy DIN 46235, która określa wymagania dla aluminiowych końcówek kablowych stosowanych w instalacjach wysokiego napięcia. Produkt posiada deklarację zgodności CE, potwierdzającą zgodność z dyrektywami unijnymi.

Zastosowanie

Końcówka prasowana 70x10 / ER znajduje zastosowanie w instalacjach elektrycznych wysokiego napięcia, gdzie wymagana jest wysoka niezawodność połączenia i odporność na warunki środowiskowe.

• Łączenie żył kabli wysokiego napięcia (do 36kV) w rozdzielnicach i stacjach elektroenergetycznych.
• Montaż w szafach sterowniczych i aparaturze łączeniowej wymagającej szczelnych połączeń.
• Stosowanie w liniach napowietrznych i kablowych jako element połączeniowy żył fazowych.
• Instalacje przemysłowe i energetyczne, gdzie wymagana jest odporność na korozję i wilgoć.

Wskazówki Montażowe

Montaż końcówki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta. Przed rozpoczęciem prac należy odłączyć napięcie i upewnić się, że żyła kabla została odpowiednio przygotowana (czyszczenie, odizolowanie). Końcówkę należy prasować przy użyciu odpowiedniego narzędzia i matryc zgodnych z normą DIN 46235. Po prasowaniu sprawdzić szczelność połączenia i odporność na obciążenie mechanicznym. W razie wątpliwości dotyczących parametrów kabla lub narzędzi skonsultować się z dokumentacją techniczną.

FAQ

• Jaki jest maksymalny prąd roboczy końcówki? Końcówka 70x10 / ER jest przeznaczona do żył miedzianych o przekroju 70mm², co pozwala na przenoszenie wysokich prądów w instalacjach wysokiego napięcia.
• Czy końcówkę można stosować w instalacjach zewnętrznych? Tak, dzięki konstrukcji szczelnej DIN i odporności aluminium na korozję, nadaje się do stosowania w środowiskach zewnętrznych.
• Jakie narzędzie jest wymagane do prasowania? Do prasowania końcówki należy użyć narzędzia z systemem ER lub odpowiednich matryc zgodnych z normą DIN 46235. Szczegółowe informacje znajdują się w dokumentacji produktu.
