Końcówka prasowana 120x10 / ER, Al szczelna DIN do 36kV | 426987 Cellpack

Opis i Kluczowe Cechy

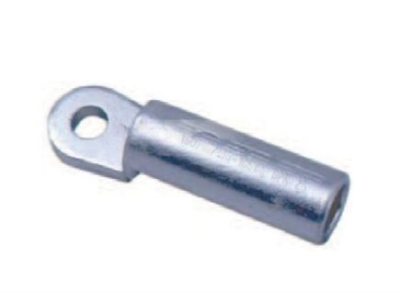

Końcówka prasowana 120x10 / ER, aluminiowa (symbol 426987) to element osprzętu kablowego służący do wykonywania trwałych, szczelnych połączeń mechanicznych i elektrycznych przewodów aluminiowych. Przeznaczona do pracy w instalacjach wysokiego napięcia do 36kV, zgodnie ze standardami DIN. Aluminiowa konstrukcja zapewnia lepsze parametry przewodności i odporność na korozję w porównaniu z końcówkami miedzianymi.

• Przekrój 120 mm² / średnica 10 mm: Dopasowana do grubych przewodów aluminiowych, zapewnia niską rezystancję połączenia i minimalne straty energii.
• Materiał aluminiowy (Al): Wysoka przewodność elektryczna i ciepna, odporność na korozję, lekkość oraz kompatybilność z przewodami aluminiowymi – eliminuje konieczność stosowania adapterów.
• Typ ER: Konstrukcja wpuszczana ułatwiająca instalację w gnieździe aparatu, redukująca ryzyko poluzowania się połączenia pod wpływem wibracji.
• Szczelność DIN: Spełnia wymagania szczelności mechanicznej i elektrycznej, zapewniając długotrwałą stabilność połączenia w warunkach wysokiego napięcia.
• Zastosowanie do 36 kV: Przeznaczona do instalacji średniego i wysokiego napięcia, w tym stacjach transformatorowych i rozdzielniach SN.

Zgodność z Normami

Końcówka 120x10/ER Al szczelna DIN spełnia wymagania normy DIN 46235, która określa wymagania techniczne dla aluminiowych końcówek prasowanych. Produkt posiada deklarację zgodności CE, potwierdzającą spełnienie europejskich wymagań w zakresie bezpieczeństwa i jakości.

Zastosowanie

Końcówka prasowana 120x10 / ER, aluminiowa znajduje zastosowanie w instalacjach elektrycznych wymagających trwałych, niezawodnych połączeń przewodów aluminiowych, szczególnie w środowiskach o wysokim napięciu.

• Instalacje średniego i wysokiego napięcia (SN/HN) w stacjach transformatorowych i rozdzielniach.
• Połączenia kabli aluminiowych w sieciach energetycznych i przemysłowych instalacjach elektroenergetycznych.
• Montaż w aparaturze modułowej i oszynowaniu w rozdzielniach przemysłowych.
• Zastosowania wymagające szczelności mechanicznej i odporności na wibracje (np. maszyny wirnikowe, napędy).

Wskazówki Montażowe

Montaż końcówki powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa przy pracach pod napięciem. Końcówkę należy prasować przy użyciu odpowiedniego narzędzia (np. praski hydraulicznej) zgodnie z zaleceniami producenta narzędzi. Przewód należy oczyścić z izolacji, a następnie wprowadzić do końcówki aż do oporu. Prasowanie wykonać z zalecanym momentem obrotowym (patrz dokumentacja techniczna narzędzia). Po montażu należy sprawdzić szczelność połączenia i brak ostrych krawędzi mogących uszkodzić izolację kabla.

FAQ

• Czy końcówka nadaje się do przewodów miedzianych? Końcówka 120x10/ER Al jest przeznaczona wyłącznie do przewodów aluminiowych ze względu na materiał i konstrukcję. Stosowanie z przewodami miedzianymi może prowadzić do korozji elektrochemicznej i pogorszenia połączenia.
• Jaki jest zalecany moment obrotowy prasowania? Dokładny moment obrotowy zależy od użytego narzędzia i powinien być określony w dokumentacji technicznej praski. Standardowe wartości dla końcówek aluminiowych 120 mm² to zwykle zakres 300-400 Nm – należy zawsze sprawdzić w instrukcji producenta.
• Czy końcówka jest odporna na warunki zewnętrzne? Końcówka spełnia wymagania normy DIN 46235, która określa odporność na czynniki atmosferyczne i korozję. Może być stosowana w instalacjach zewnętrznych pod warunkiem odpowiedniej ochrony obudowy (np. w rozdzielniach) przed bezpośrednim działaniem czynników atmosferycznych.
