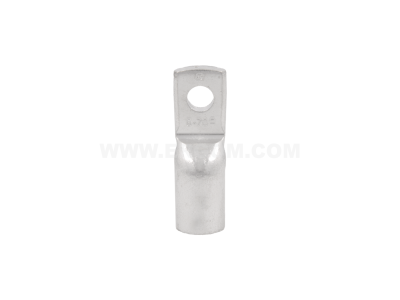

Końcówka oczkowa rurowa KORW 70/8 przekrój: 70mm2, otwór pod śrubę M8 /10 | E11KM-01020701602 Ergom

Alternatywny kod produktu: KORW 70/8 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KORW 70/8 (symbol E11KM-01020701602) to element łączeniowy przeznaczony do zaciskania na przewodach o przekroju 70 mm². Wyposażona w otwór pod śrubę M8 (średnica 8 mm), umożliwia bezpieczne i pewne przyłączenie przewodu do zacisków aparatury, szyn zbiorczych lub innych elementów instalacji. Dzięki konstrukcji rurowej zapewnia optymalne przenoszenie obciążeń prądowych oraz mechaniczną wytrzymałość połączenia.

• Przekrój przewodu 70 mm²: Przeznaczona do przewodów o dużym przekroju – idealna do obwodów głównych i rozdzielnic o znacznym obciążeniu prądowym.
• Otwór pod śrubę M8 (ø8 mm): Standardowy wymiar otworu umożliwia łatwe i pewne mocowanie na zaciskach śrubowych lub szynach.
• Konstrukcja rurowa: Po zaciśnięciu tworzy trwałe, nierozłączne połączenie odporne na wibracje i rozluźnianie – zwiększa bezpieczeństwo eksploatacji.
• Materiał miedziany (typowy dla końcówek rurowych): Zapewnia niską rezystancję styku i odporność na korozję, co przekłada się na długą żywotność instalacji.
• Uniwersalny symbol KORW 70/8: Ułatwia identyfikację i dobór odpowiedniego narzędzia zaciskowego (zgodnie z normami narzędziowymi).

Zgodność z Normami

Końcówka oczkowa KORW 70/8 jest produkowana zgodnie z europejskimi standardami obowiązującymi dla złączek kablowych. Posiada oznaczenie CE, co potwierdza spełnienie wymogów dyrektyw unijnych. Wykonanie i parametry odpowiadają wymaganiom stawianym w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Końcówka oczkowa rurowa KORW 70/8 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne, niskorezystancyjne połączenie przewodu z zaciskiem śrubowym. Sprawdza się w:

• Przyłączaniu przewodów do szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Podłączaniu kabli do zacisków wyłączników głównych, odłączników i styczników mocy.
• Wykonywaniu połączeń w instalacjach przemysłowych, maszynowych i energetycznych.
• Tworzeniu trwałych przyłączy w systemach dystrybucji energii o dużych obciążeniach.

Wskazówki Montażowe

Montaż końcówki oczkowej powinien być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od instalacji. Do zaciskania stosować odpowiednie narzędzie zaciskowe (zgodne z profilem końcówki), postępując zgodnie z instrukcją producenta narzędzia. Przekrój przewodu musi odpowiadać 70 mm² – stosowanie innych przekrojów może prowadzić do nieprawidłowego zaciśnięcia i przegrzewania. Po zamontowaniu zaleca się sprawdzenie siły połączenia próbą pociągnięcia.

FAQ

• Czy końcówka KORW 70/8 jest przeznaczona do przewodów miedzianych czy aluminiowych? Standardowo końcówki rurowe są przystosowane do przewodów miedzianych. W przypadku przewodów aluminiowych należy stosować końcówki z odpowiednią powłoką lub przejściówki. Producent nie podaje informacji o dopuszczeniu do aluminium, dlatego zalecamy użycie jedynie z miedzią.
• Jaki otwór montażowy posiada końcówka? Otwór ma średnicę 8 mm (M8) – pasuje do śrub i zacisków z gwintem M8 oraz do szyn zbiorczych z otworem 8 mm.
• Czy do zaciskania potrzebne jest specjalne narzędzie? Tak, końcówki rurowe wymagają zastosowania praski zaciskowej z matrycą odpowiednią dla przekroju 70 mm². Niedopuszczalne jest lutowanie lub skręcanie bez zacisku.
