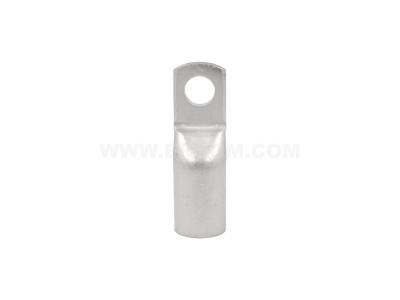

Końcówka oczkowa rurowa KORW 300/16 przekrój: 300mm2, otwór pod śrubę M16 /10 | E11KM-01020704700 Ergom

Alternatywny kod produktu: KORW 300/16 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KORW 300/16 (symbol E11KM) przeznaczona jest do trwałego łączenia przewodów o przekroju 300 mm². Wyposażona w oczko z otworem pod śrubę M16, umożliwia bezpieczne i pewne przyłączenie do listew zaciskowych, szyn zbiorczych oraz zacisków aparatury elektrycznej w instalacjach o dużych obciążeniach prądowych.

• Przekrój 300 mm²: dedykowany do przewodów o dużym przekroju, zapewnia niską rezystancję styku i wysoką obciążalność prądową – idealny do zasilania głównych rozdzielnic i odbiorów przemysłowych.
• Otwór montażowy M16: standardowy wymiar pasujący do śrub M16, ułatwia szybki i bezpieczny montaż na szynach oraz w puszkach przyłączeniowych.
• Konstrukcja rurowa: wykonana w formie tulejki zaciskowej, gwarantuje równomierne przenoszenie siły zacisku na cały obwód przewodu – minimalizuje ryzyko uszkodzenia żyły.
• Symbol E11KM: jednoznaczna identyfikacja produktu w katalogu, ułatwia zamawianie i zarządzanie zapasami.

Zgodność z Normami

Końcówka KORW 300/16 została zaprojektowana zgodnie z ogólnie przyjętymi standardami branżowymi dla złączek kablowych. Posiada oznaczenie CE, potwierdzające zgodność z wymogami Unii Europejskiej. Produkt spełnia wymagania norm dotyczących bezpieczeństwa i funkcjonalności w instalacjach niskiego napięcia.

Zastosowanie

Końcówka oczkowa rurowa znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne i trwałe połączenie przewodów o dużym przekroju z elementami instalacji elektrycznej.

• Łączenie kabli zasilających z szynami zbiorczymi w rozdzielnicach głównych i podrozdzielniach.
• Przyłączanie przewodów do zacisków transformatorów, generatorów, rozłączników i wyłączników głównych.
• Instalacje przemysłowe, gdzie występują duże prądy – np. linie produkcyjne, maszyny, piece elektryczne.
• Systemy dystrybucji energii elektrycznej w budynkach użyteczności publicznej i obiektach komercyjnych.

Wskazówki Montażowe

Montaż końcówki oczkowej powinien być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP, z zachowaniem najwyższej staranności. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Należy odpowiednio odizolować przewód, dobrać matrycę zaciskarki do przekroju 300 mm² i wykonać zacisk zgodnie z instrukcją producenta narzędzia. Po zaciśnięciu sprawdzić wizualnie poprawność połączenia. Moment dokręcania śruby M16 oraz przekrój przewodu powinny być dobrane zgodnie z dokumentacją techniczną. Zaleca się stosowanie podkładek i przeciwnakrętek dla zwiększenia trwałości połączenia.

FAQ

• Do jakiego przekroju przewodu jest przeznaczona końcówka KORW 300/16? Końcówka jest dedykowana do przewodów o przekroju 300 mm². Przed montażem upewnij się, że rzeczywisty przekrój żyły mieści się w tolerancji tulejki.
• Jaki otwór montażowy posiada końcówka? Otwór w oczku ma średnicę 16 mm, przeznaczony jest do śrub M16. Pasuje do standardowych szyn i listew wyposażonych w takie gwinty.
• Czy zaciskanie wymaga specjalistycznego narzędzia? Tak, do końcówek o przekroju 300 mm² konieczne jest użycie hydraulicznej lub mechanicznej zaciskarki z odpowiednią matrycą. Zastosowanie niewłaściwego narzędzia może skutkować nieprawidłowym połączeniem i ryzykiem awarii.
