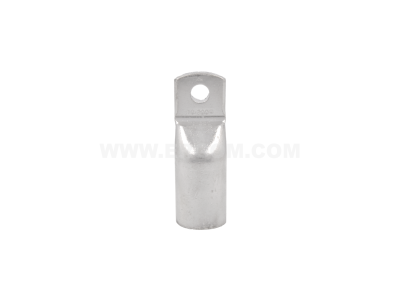

Końcówka oczkowa rurowa KORW 300/10 przekrój: 300mm2, otwór pod śrubę M10 /10 | E11KM-01020704500 Ergom

Alternatywny kod produktu: KORW 300/10 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KORW 300/10 (symbol E11KM-01020704500) to złącze kablowe przeznaczone do trwałego i bezpiecznego zakończenia przewodów o przekroju 300 mm². Otwór oczka o średnicy 10 mm (M10) umożliwia kompatybilność z typowymi połączeniami śrubowymi w rozdzielnicach, szafach sterowniczych i na szynach zbiorczych. Konstrukcja rurowa końcówki jest przeznaczona do zaciskania na przewodzie, co zapewnia pewne połączenie mechaniczne i elektryczne.

• Przekrój 300 mm²: umożliwia bezpieczne zakończenie przewodów o dużej obciążalności prądowej, stosowanych w głównych obwodach zasilających i rozdzielczych.
• Otwór oczka M10 (10 mm): zapewnia kompatybilność ze standardowymi śrubami i szynami z gwintem M10, ułatwiając montaż i demontaż połączenia.
• Konstrukcja rurowa do zaciskania: gwarantuje trwałe i powtarzalne połączenie przy użyciu odpowiedniej prasy i matryc, minimalizując ryzyko poluzowania w eksploatacji.
• Oznakowanie symbolem E11KM-01020704500: ułatwia identyfikację produktu, zgodność z dokumentacją projektową oraz procesy zamówieniowe i magazynowe.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i jakości obowiązujących na rynku Unii Europejskiej.

Zastosowanie

Końcówka oczkowa rurowa KORW 300/10 znajduje zastosowanie w energetyce zawodowej, przemyśle oraz instalacjach komercyjnych, gdzie wymagane jest pewne i trwałe zakończenie przewodów o dużym przekroju.

• Zakończenie kabli zasilających w głównych rozdzielnicach niskiego i średniego napięcia.
• Przyłączanie przewodów do szyn zbiorczych w szafach rozdzielczych i sterowniczych.
• Podłączanie odbiorników dużej mocy, takich jak transformatory, silniki elektryczne czy generatory.
• Wykonywanie połączeń w instalacjach przemysłowych i energetycznych o przekroju 300 mm².

Wskazówki Montażowe

Montaż końcówki oczkowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia i upewnieniu się, że obwód nie jest pod napięciem. Końcówkę należy zacisnąć na odpowiednio przygotowanym (odizolowanym i oczyszczonym) przewodzie przy użyciu prasy hydraulicznej lub mechanicznej z matrycami dobranymi do przekroju 300 mm² i typu końcówki. Siłę zacisku i liczbę zacisków należy dobrać zgodnie z zaleceniami producenta narzędzia. Połączenie śrubowe (M10) należy dokręcić momentem zgodnym z dokumentacją techniczną, stosując podkładki zabezpieczające przed samoodkręceniem. Przekrój przewodu musi być dobrany do obciążenia prądowego i zabezpieczeń obwodu.

FAQ

• Czy końcówka KORW 300/10 jest przeznaczona do przewodów miedzianych czy aluminiowych? Na podstawie dostępnych danych nie określono materiału przewodu. Należy dobrać końcówkę do konkretnego typu przewodu (miedź lub aluminium) zgodnie z zaleceniami producenta i stosować odpowiednie matryce zaciskowe.
• Jaki otwór montażowy ma końcówka? Otwór oczka ma średnicę 10 mm (M10), co umożliwia montaż na śrubie lub szynie z gwintem M10.
• Czy do zaciskania końcówki potrzebna jest specjalna prasa? Tak, do zaciskania końcówki rurowej o przekroju 300 mm² wymagana jest prasa hydrauliczna lub mechaniczna z matrycami odpowiednimi dla tego typu i rozmiaru końcówki. Należy postępować zgodnie z instrukcją producenta narzędzia.
