Końcówka oczkowa rurowa KORW 240/8 przekrój: 240mm2, otwór pod śrubę M8 /10 | E11KM-01020703300 Ergom

Alternatywny kod produktu: KORW 240/8 (10 SZT.)

Opis i Kluczowe Cechy

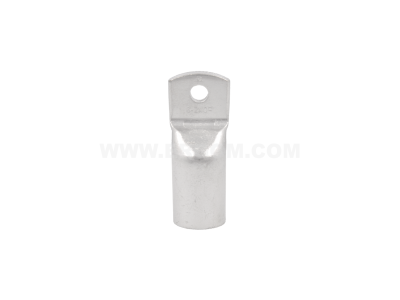

Końcówka oczkowa rurowa typu KORW 240/8 (symbol E11KM-01020703300) przeznaczona jest do trwałego łączenia przewodów o przekroju 240 mm² z szynami, zaciskami lub innymi elementami poprzez otwór montażowy M8. Produkt zapewnia pewne połączenie elektryczne i mechaniczne w instalacjach o dużym obciążeniu prądowym.

• Przekrój 240 mm²: umożliwia bezpieczne podłączenie przewodów o dużym przekroju, co przekłada się na wysoką obciążalność prądową i niską rezystancję połączenia.
• Otwór pod śrubę M8: średnica 8 mm pozwala na montaż na standardowych śrubach i szynach, zapewniając stabilne i pewne połączenie mechaniczne.
• Wykonanie rurowe (oczkowe): konstrukcja ułatwia szybkie zaciskanie na przewodzie oraz bezpośrednie przykręcenie do zacisku lub szyny zbiorczej.
• Kompatybilność z przewodami miedzianymi i aluminiowymi: typowe zastosowanie dla żył wielodrutowych i sektorowych, pod warunkiem stosowania odpowiedniej matrycy zaciskowej.

Zgodność z Normami

Końcówka została zaprojektowana i wyprodukowana zgodnie z obowiązującymi europejskimi standardami jakości i bezpieczeństwa. Posiada certyfikat CE, potwierdzający zgodność z wymaganiami dyrektyw unijnych. Do uzyskania prawidłowego połączenia zaleca się przestrzeganie wytycznych producenta dotyczących narzędzi i procesu zaciskania.

Zastosowanie

Końcówki oczkowe rurowe KORW 240/8 znajdują zastosowanie w instalacjach elektroenergetycznych i przemysłowych, gdzie wymagane jest pewne połączenie przewodów o dużym przekroju z aparaturą lub szynami zbiorczymi.

• Połączenia przewodów zasilających z rozłącznikami, wyłącznikami głównymi i stycznikami w rozdzielnicach głównych.
• Podłączanie kabli do szyn zbiorczych w tablicach rozdzielczych i rozdzielnicach głównych.
• Wykonywanie przyłączy dla transformatorów, agregatów prądotwórczych i dużych odbiorników przemysłowych.
• Instalacje w energetyce zawodowej oraz w obiektach komercyjnych i przemysłowych o dużym poborze mocy.

Wskazówki Montażowe

Montaż końcówki musi być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Końcówkę należy zacisnąć na odpowiednio przygotowanym przewodzie przy użyciu praski hydraulicznej z matrycą dopasowaną do przekroju 240 mm². Moment dokręcania śruby M8 powinien być zgodny z dokumentacją techniczną producenta. Przekrój przewodu musi być dobrany do obciążalności prądowej obwodu. Przed montażem na szynie lub zacisku należy sprawdzić czystość powierzchni stykowych oraz zastosować pastę antyoksydacyjną w przypadku połączeń aluminiowych.

FAQ

• Jaki przekrój przewodu obsługuje ta końcówka? Końcówka jest przeznaczona do przewodów o przekroju 240 mm² (w zależności od konstrukcji żyły – wielodrutowa lub sektorowa).
• Jaka jest średnica otworu montażowego? Otwór ma średnicę 8 mm (M8), co pozwala na montaż na standardowych śrubach i szynach z gwintem M8.
• Czy końcówka wymaga specjalistycznych narzędzi do montażu? Tak, do prawidłowego zaciskania należy użyć praski hydraulicznej z odpowiednią matrycą (np. sześciokątną lub trapezową) dostosowaną do przekroju 240 mm². Zalecane jest stosowanie narzędzi zgodnych z wytycznymi producenta.
