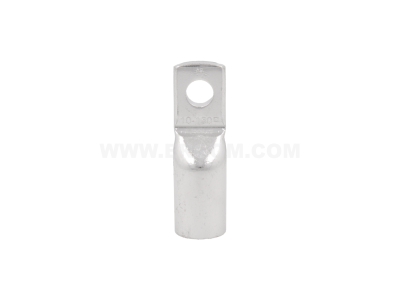

Końcówka oczkowa rurowa KORW 150/10 przekrój: 150mm2, otwór pod śrubę M10 /10 | E11KM-01020702700 Ergom

Alternatywny kod produktu: KORW 150/10 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KORW 150/10 (symbol E11KM-01020702700) przeznaczona jest do trwałego i bezpiecznego łączenia przewodów o przekroju 150 mm² z zaciskami śrubowymi M10. Dzięki konstrukcji rurowej umożliwia pewne zagniecenie na przewodzie, co minimalizuje rezystancję styku i zwiększa niezawodność połączenia w instalacjach o dużym obciążeniu prądowym.

• Przekrój przewodu 150 mm²: przeznaczona do kabli o dużym przekroju, stosowanych w głównych obwodach zasilających i rozdzielnicach przemysłowych.
• Otwór pod śrubę M10: kompatybilność z popularnymi śrubami M10, co ułatwia montaż na szynach, listwach zaciskowych i aparaturze modułowej.
• Typ rurowy KORW: konstrukcja z rurki miedzianej (z reguły cynowanej) zapewniająca dobrą przewodność i odporność na korozję.
• Precyzyjny profil oczka: umożliwia równomierne rozłożenie nacisku śruby, redukując ryzyko uszkodzenia połączenia podczas dokręcania.
• Uniwersalny format: stosowana zarówno w instalacjach budynkowych, jak i w szafach sterowniczych, zgodna z typowymi narzędziami do zagniatania.

Zgodność z Normami

Końcówka spełnia wymagania europejskich norm dotyczących złącz kablowych oraz standardu DIN dla końcówek oczkowych. Produkt posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Końcówka oczkowa rurowa KORW 150/10 znajduje zastosowanie w instalacjach, gdzie wymagane jest pewne i trwałe połączenie przewodu o dużym przekroju z zaciskiem śrubowym. Sprawdza się w obwodach głównych rozdzielnic i szaf sterowniczych.

• Przyłączanie przewodów zasilających do wyłączników głównych i styczników w rozdzielnicach SN i nn.
• Montaż kabli w szynach zbiorczych oraz na listwach przyłączeniowych w systemach dystrybucji energii.
• Wykonywanie połączeń w przemysłowych szafach sterowniczych i automatyce budynkowej.
• Łączenie przewodów w instalacjach fotowoltaicznych i energetyce odnawialnej (przy zachowaniu odpowiednich przekrojów).

Wskazówki Montażowe

Montaż i demontaż końcówki może być wykonywany wyłącznie przez osoby z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Przewód odizolować na długość odpowiednią do długości rurki końcówki (zgodnie z dokumentacją producenta). Końcówkę zagnieść za pomocą odpowiednio dobranego narzędzia (np. szczęk do zagniatania 150 mm²). Moment dokręcania śruby i podkładki dostosować do zaleceń producenta aparatu, do którego podłączana jest końcówka. Przekrój przewodu musi być zgodny z deklarowanym 150 mm².

FAQ

• Do jakiego przewodu pasuje ta końcówka? Końcówka przeznaczona jest do przewodów miedzianych o przekroju 150 mm². Należy stosować z odpowiednim narzędziem do zagniatania dla tego przekroju.
• Jaki otwór ma końcówka? Otwór pod śrubę wynosi M10 (średnica 10 mm). Pasuje do śrub M10 z podkładką płaską.
• Czy końcówka jest izolowana? Końcówka jest typu rurowa – nie posiada dodatkowej izolacji. Po zagnieceniu zaleca się zastosowanie koszulki termokurczliwej lub osłony izolacyjnej, jeśli wymaga tego instalacja.
