Końcówka oczkowa rurowa KORW 120/8 przekrój: 120mm2, otwór pod śrubę M8 /10 | E11KM-01020702300 Ergom

Alternatywny kod produktu: KORW 120/8 (10 SZT.)

Opis i Kluczowe Cechy

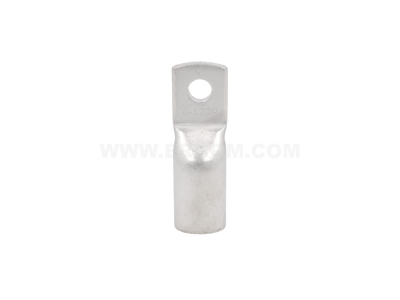

Końcówka oczkowa rurowa KORW 120/8 (symbol E11KM-01020702300) to element służący do zakańczania przewodów o przekroju 120 mm² i łączenia ich z zaciskami śrubowymi za pomocą otworu M8. Wykonana z miedzi pokrytej cyną, zapewnia niską rezystancję elektryczną i wysoką odporność na korozję. Montaż przez zaciskanie praską gwarantuje trwałe i pewne połączenie mechaniczne oraz elektryczne.

• Przekrój 120 mm²: umożliwia bezpieczne zakańczanie przewodów o dużym przekroju, co pozwala na przesyłanie wysokich prądów bez ryzyka przegrzania połączenia.
• Otwór pod śrubę M8 (średnica 10 mm): kompatybilność z typowymi zaciskami śrubowymi w rozdzielnicach, szynach zbiorczych i aparaturze modułowej.
• Miedź cynowana: doskonała przewodność elektryczna połączona z ochroną przed utlenianiem i korozją – długa żywotność połączenia.
• Montaż przez zaciskanie: zapewnia stały docisk styków, eliminuje ryzyko poluzowania i gwarantuje powtarzalną jakość złącza.
• Zgodność z normami: produkt posiada certyfikat CE i jest wykonany zgodnie z obowiązującymi standardami dla końcówek kablowych.

Zgodność z Normami

Końcówka oczkowa KORW 120/8 spełnia wymagania norm europejskich oraz posiada certyfikat CE. Zastosowane materiały i proces produkcji są zgodne z przyjętymi standardami branżowymi dla końcówek kablowych stosowanych w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Końcówka przeznaczona jest do zakańczania przewodów miedzianych o przekroju 120 mm² i łączenia ich z zaciskami śrubowymi w instalacjach elektrycznych. Sprawdzi się w następujących scenariuszach:

• Zakańczanie przewodów w rozdzielnicach głównych i podrozdzielnicach.
• Przyłączanie przewodów do szyn zbiorczych (szynowych) w systemach dystrybucji energii.
• Podłączanie przewodów do aparatury modułowej (wyłączniki, styczniki, rozłączniki) w szafach sterowniczych.
• Tworzenie trwałych połączeń w instalacjach przemysłowych, budynkowych i energetycznych.

Wskazówki Montażowe

Montaż końcówki powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Końcówkę zaciska się na odizolowanym końcu przewodu za pomocą profesjonalnej praski z odpowiednią matrycą dopasowaną do przekroju. Moment dokręcania śruby łączącej końcówkę z zaciskiem należy stosować zgodnie z dokumentacją producenta danej aparatury. Przekrój przewodu musi być dobrany do prądu obciążenia – w tym przypadku przewód 120 mm². Zawsze należy sprawdzić poprawność zaciśnięcia (np. test pull-out) przed uruchomieniem instalacji.

FAQ

• Z jakiego materiału wykonana jest końcówka? Końcówka wykonana jest z miedzi pokrytej warstwą cyny, co zapewnia doskonałą przewodność elektryczną i odporność na korozję.
• Jaki otwór posiada końcówka – czy pasuje do śruby M8? Otwór ma średnicę 10 mm i jest przeznaczony do śruby M8 (zalecany moment dokręcania wg dokumentacji urządzenia).
• Czy montaż wymaga specjalistycznego narzędzia? Tak, końcówkę należy zacisnąć na przewodzie za pomocą praski hydraulicznej lub mechanicznej z matrycą odpowiednią dla przekroju 120 mm². Lutowanie nie jest zalecane, ponieważ nie zapewnia tak trwałego połączenia.
