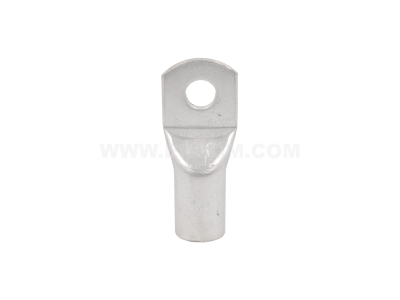

Końcówka oczkowa rurowa KOR 300/16 przekrój: 300mm2, otwór pod śrubę M16 /25 | E11KM-01020109000 Ergom

Alternatywny kod produktu: KOR 300/16 (25 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KOR 300/16 (symbol E11KM-01020109000) przeznaczona jest do zakańczania przewodów o przekroju 300 mm² i łączenia ich z szynami, aparaturą lub innymi elementami instalacji za pomocą śruby M16. Wykonana z miedzi pokrytej cyną, zapewnia niską rezystancję styku i odporność na korozję. Montaż poprzez zaciskanie odpowiednią praską gwarantuje trwałe i pewne połączenie.

• Przekrój 300 mm²: umożliwia zastosowanie w obwodach o dużym obciążeniu prądowym – bezpieczne przesyłanie energii bez ryzyka przegrzania połączenia.
• Otwór pod śrubę M16: pasuje do typowych biegunów aparatury, szyn zbiorczych i listew zaciskowych – uniwersalność montażu.
• Miedź cynowana: doskonała przewodność elektryczna połączona z ochroną przed korozją i utlenianiem – długa żywotność w zmiennych warunkach.
• Konstrukcja rurowa (tulejka + oczko): precyzyjne zaciśnięcie na żyłę bez uszkadzania drutów – powtarzalna jakość połączenia.

Zgodność z Normami

Końcówka spełnia wymagania europejskich norm dotyczących złączek kablowych. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami. Produkt przeznaczony do stosowania w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Końcówka oczkowa KOR 300/16 jest stosowana wszędzie tam, gdzie wymagane jest pewne i trwałe połączenie przewodu o dużym przekroju z elementem stykowym. Typowe scenariusze użycia:

• Przyłączanie kabli zasilających do szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie przewodów z aparaturą modułową (wyłączniki, odłączniki, styczniki) przy użyciu śrub M16.
• Zakańczanie przewodów w instalacjach przemysłowych, energetycznych i fotowoltaicznych – wysoka odporność na wibracje i obciążenia termiczne.
• Montaż w systemach uziemiających i odgromowych – niska rezystancja styku.

Wskazówki Montażowe

Montaż końcówki powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Przed zaciskaniem należy odizolować przewód na długość odpowiadającą tulejce (zgodnie z dokumentacją producenta). Zaciskanie wykonać dedykowaną praską z odpowiednią matrycą, aby uzyskać zalecany nacisk. Po zaciśnięciu sprawdzić wytrzymałość połączenia – nie powinno być luzu. Przekrój przewodu musi być zgodny z nominalnym przekrojem końcówki (300 mm²). Moment dokręcania śruby M16 dobrać do wymagań elementu, do którego końcówka jest przykręcana.

FAQ

• Z jakiego materiału wykonana jest końcówka? Końcówka oczkowa KOR 300/16 wykonana jest z miedzi elektrolitycznej, pokrytej warstwą cyny. Zapewnia to bardzo dobrą przewodność oraz odporność na korozję.
• Jaki jest otwór montażowy? Otwór w oczku ma średnicę 16 mm, co odpowiada śrubom M16. Długość tulejki (części rurowej) wynosi 25 mm – należy uwzględnić to przy doborze długości izolacji.
• Czy do montażu potrzebuję specjalnych narzędzi? Tak, konieczne jest użycie praski hydraulicznej lub mechanicznej z matrycą odpowiednią dla przekroju 300 mm². Zastosowanie niewłaściwego narzędzia może skutkować nieprawidłowym zaciśnięciem i pogorszeniem parametrów połączenia.
