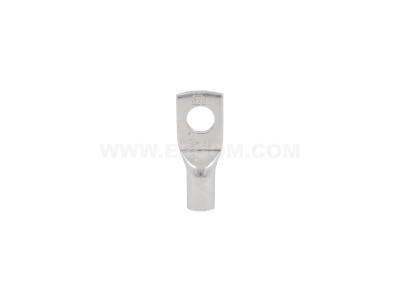

Końcówka oczkowa rurowa KOR 10/6, przekrój: 10mm2, otwór pod śrubę M6 /100 | E11KM-01020102400 Ergom

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KOR 10/6 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 10 mm², co pozwala na stabilne przesyłanie energii w obwodach o znacznym obciążeniu prądowym. Wykonanie z wysokiej jakości miedzi elektrolitycznej gwarantuje doskonałą przewodność elektryczną, natomiast proces cynowania galwanicznego skutecznie zabezpiecza element przed utlenianiem i korozją, co jest kluczowe w trudnych warunkach przemysłowych.

• Przekrój znamionowy: 10 mm² – idealny do przewodów wielodrutowych.
• Otwór pod śrubę: M6 – standardowy wymiar pozwalający na montaż do większości szyn prądowych i zacisków aparatury.
• Materiał: Miedź cynowana galwanicznie – zapewnia minimalną rezystancję styku.
• Konstrukcja rurowa: Zwiększa wytrzymałość mechaniczną połączenia po zaprasowaniu.

Zgodność z Normami

Produkt został wytworzony zgodnie z rygorystycznymi standardami jakościowymi, co potwierdza jego przydatność w profesjonalnych instalacjach elektroenergetycznych. Końcówki ERGOM spełniają wymagania dotyczące rezystancji połączeń oraz wytrzymałości na rozciąganie, co jest zgodne z normami branżowymi dotyczącymi osprzętu do kabli i przewodów. Dzięki precyzyjnemu wykonaniu, końcówka KOR 10/6 zapewnia pełną kompatybilność z dedykowanymi narzędziami do zaciskania tego producenta.

Zastosowanie

Końcówka oczkowa KOR 10/6 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji rozdzielnic elektrycznych, budowie maszyn oraz w systemach automatyki przemysłowej. Jest niezastąpiona wszędzie tam, gdzie wymagane jest pewne zakończenie przewodu miedzianego i jego trwałe przykręcenie do zacisku śrubowego. Może być stosowana zarówno w instalacjach wnętrzowych, jak i napowietrznych (pod warunkiem odpowiedniego zabezpieczenia całego złącza), zapewniając ciągłość zasilania w szafach sterowniczych i tablicach rozdzielczych.

Wskazówki Montażowe

Aby uzyskać optymalne parametry elektryczne i mechaniczne, należy przestrzegać poniższych zasad montażu:

• Przygotowanie przewodu: Izolację należy zdjąć na długości odpowiadającej części rurkowej końcówki, uważając, aby nie uszkodzić poszczególnych drucików żyły.
• Dobór narzędzi: Do zaprasowania należy użyć profesjonalnej praski (ręcznej, hydraulicznej lub pneumatycznej) z matrycami dobranymi do przekroju 10 mm².
• Proces zaciskania: Przewód należy wprowadzić do końca rurki, a następnie wykonać zaprasowanie zgodnie z kierunkiem wskazanym przez producenta (zazwyczaj od strony oczka w kierunku izolacji).
• Kontrola: Po zaciśnięciu należy upewnić się, że połączenie jest sztywne, a przewód nie wysuwa się z końcówki.

FAQ

1. Czy końcówkę KOR 10/6 można stosować do przewodów aluminiowych?
Nie, końcówki miedziane cynowane są przeznaczone wyłącznie do łączenia przewodów miedzianych. Do aluminium należy stosować dedykowane końcówki aluminiowe lub bimetaliczne.

2. Jaki moment dokręcania śruby M6 należy zastosować?
Moment dokręcania zależy od materiału zacisku, do którego przykręcana jest końcówka. Standardowo dla śrub stalowych klasy 8.8 o rozmiarze M6 przyjmuje się wartości w zakresie 9-10 Nm, jednak zawsze należy sprawdzić wytyczne producenta aparatury.

3. Czy cynowanie wpływa na przewodność?
Warstwa cyny jest bardzo cienka i nie wpływa negatywnie na przewodność, natomiast znacząco poprawia trwałość styku poprzez eliminację zjawiska korozji elektrochemicznej.
