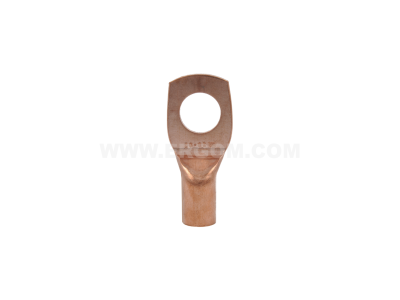

Końcówka oczkowa rurowa KM 95/20 przekrój: 95mm2, otwór pod śrubę M20 /50 | E11KM-01010106400 Ergom

Alternatywny kod produktu: KM 95/20 (50 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa oznaczona symbolem E11KM-01010106400 (typ KM 95/20) to element do trwałego i pewnego zakończania przewodów o przekroju 95 mm². Otwór montażowy o średnicy M20 umożliwia łatwe połączenie z szyną, zaciskiem czy głowicą aparatu – bez ryzyka luzowania się połączenia. Przeznaczona do profesjonalnych instalacji elektroenergetycznych.

• Przekrój przewodu 95 mm²: dedykowana do przewodów o dużym przekroju, stosowanych w rozdzielnicach głównych, szynoprzewodach i przyłączach o znacznym obciążeniu prądowym.
• Otwór pod śrubę M20: zapewnia zgodność z typowymi otworami montażowymi aparatury (np. wyłączniki, styczniki, szyny zbiorcze), co przyspiesza instalację i gwarantuje stabilne połączenie.
• Wykonanie rurowe (KM): konstrukcja ułatwia prawidłowe zaciskanie przy użyciu odpowiedniej szczęki – minimalizuje ryzyko uszkodzenia żył i zapewnia niską rezystancję przejścia.
• Materiał zgodny z normami DIN: stosowana w środowiskach przemysłowych i budynkach użyteczności publicznej, gdzie wymagana jest wysoka niezawodność połączeń.
• Uniwersalność montażu: może być stosowana zarówno w rozdzielnicach niskiego napięcia, jak i w polach szaf sterowniczych oraz przy łączeniu transformatorów i agregatów.

Zgodność z Normami

Końcówka oczkowa rurowa KM 95/20 została wyprodukowana zgodnie z obowiązującymi standardami europejskimi (DIN) oraz posiada oznakowanie CE. Stosowanie się do wytycznych producenta dotyczących procesu zaciskania gwarantuje zachowanie parametrów przewodności i wytrzymałości mechanicznej.

Zastosowanie

Końcówka przeznaczona jest do zakończania przewodów miedzianych i aluminiowych w instalacjach wymagających solidnego połączenia śrubowego. Sprawdzi się w następujących scenariuszach:

• Podłączanie przewodów do szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Montaż przyłącz kablowych do wyłączników, odłączników i styczników dużych mocy.
• Zakończenie przewodów w polach transformatorów oraz agregatów prądotwórczych.
• Wykonywanie połączeń w instalacjach przemysłowych oraz w energetyce zawodowej i obiektowej.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po uprzednim odłączeniu napięcia i upewnieniu się, że obwód jest bezpieczny. Końcówkę należy zacisnąć przy użyciu profesjonalnych szczęk (np. typu z profilką okrągłą) z siłą zalecaną przez producenta – nie podcinać izolacji, nie rozcinać rurki. Przewód powinien być wprowadzony do końca oczka, a sam otwór M20 należy dokręcać momentem podanym w dokumentacji aparatu (np. 15–25 Nm dla M20 w zależności od podłoża). Nie wolno stosować siły hydraulicznej bez kontroli odkształceń – zbyt mocne zaciśnięcie może uszkodzić końcówkę.

FAQ

• Czy końcówka jest przeznaczona zarówno do przewodów miedzianych, jak i aluminiowych? Wykonanie rurowe KM umożliwia łączenie z przewodami miedzianymi; w przypadku aluminium zaleca się stosowanie dedykowanych past antyoksydacyjnych i sprawdzenie kompatybilności materiałowej z dokumentacją techniczną.
• Jaki jest stopień ochrony po zamontowaniu? Końcówka jako element przewodu nie posiada własnego stopnia IP – decyduje o nim obudowa, w której jest instalowana. Samo połączenie oczkowe zapewnia trwałe połączenie przewodzące.
• Czy można stosować kilka końcówek na jednej śrubie M20? Standardowo na jednym otworze M20 należy montować maksymalnie jedną końcówkę (lub zestaw – końcówka + podkładka). Stosowanie dwóch końcówek bez odpowiedniej podkładki dystansowej może prowadzić do luzowania się połączenia.
