Końcówka oczkowa rurowa KM 95/16 przekrój: 95mm2, otwór pod śrubę M16 /50 | E11KM-01010106300 Ergom

Alternatywny kod produktu: KM 95/16 (50 SZT.)

Opis i Kluczowe Cechy

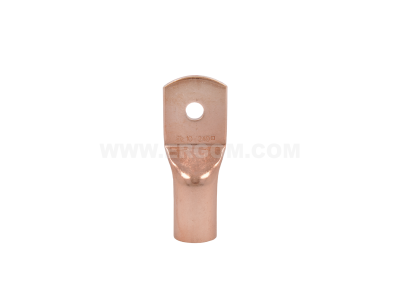

Końcówka oczkowa rurowa KM 95/16 (symbol E11KM-01010106300) przeznaczona jest do zakańczania przewodów o przekroju 95 mm² i łączenia ich z elementami instalacji za pomocą śrub M16. Wykonana z miedzi cynowanej, zapewnia niską rezystancję styku oraz odporność na korozję. Montaż odbywa się przez zaciskanie odpowiednią praską, co gwarantuje trwałe i pewne połączenie mechaniczne i elektryczne.

• Przekrój 95 mm²: przeznaczona do przewodów o dużym przekroju, stosowanych w obwodach głównych i zasilających o znacznym obciążeniu prądowym.
• Otwór pod śrubę M16: umożliwia pewne mocowanie do szyn, zacisków aparatury lub listew przyłączeniowych.
• Miedź cynowana: materiał o doskonałej przewodności elektrycznej, pokryty cyną chroniącą przed utlenianiem i korozją w środowisku instalacyjnym.
• Montż przez zaciskanie: zapewnia trwałe, nierozłączne połączenie bez ryzyka poluzowania się w wyniku drgań lub zmian temperatury.
• Wykonanie rurowe: konstrukcja umożliwiająca wprowadzenie gołego przewodu i równomierne zaciśnięcie na całym obwodzie, co minimalizuje spadek napięcia na złączu.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, potwierdzający bezpieczeństwo użytkowania i zgodność z zasadami dobrej praktyki inżynierskiej. Stosowanie końcówek zgodnych z normami gwarantuje poprawność połączeń w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Końcówka oczkowa KM 95/16 znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe i niskooporowe połączenie przewodów dużego przekroju z aparaturą modułową, rozdzielnicami lub szynami zbiorczymi.

• Zakańczanie przewodów zasilających w rozdzielnicach głównych i podrozdzielniach.
• Łączenie przewodów z zaciskami wyłączników, styczników, odłączników – szczególnie w obwodach o prądzie znamionowym powyżej 100 A.
• Przyłączanie przewodów do szyn uziemiających i wyrównawczych w instalacjach ochrony przeciwporażeniowej.
• Stosowanie w połączeniach transformatorów, agregatów prądotwórczych oraz innych urządzeń wymagających bezpiecznego i pewnego złącza śrubowego.

Wskazówki Montażowe

Montaż końcówki oczkowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od instalacji. Przed zaciskaniem należy odizolować przewód na długość odpowiadającą długości części rurowej końcówki. Do zaciśnięcia użyć praski z matrycą odpowiednią dla przekroju 95 mm², zgodnie z zaleceniami producenta narzędzia. Po zaciśnięciu sprawdzić wytrzymałość mechaniczną połączenia (brak możliwości obrotu końcówki na przewodzie). Moment dokręcania śruby M16 należy dobrać do wartości podanej w dokumentacji aparatu, do którego końcówka jest przykręcana. Przekrój przewodu musi być zgodny z obciążalnością prądową wynikającą z norm.

FAQ

• Z jakiego materiału wykonana jest końcówka KM 95/16? Końcówka jest wykonana z miedzi elektrolitycznej pokrytej warstwą cyny, co zapewnia niską rezystancję i odporność na korozję.
• Czy do montażu wymagane jest specjalne narzędzie? Tak, zaciśnięcie końcówki na przewodzie należy wykonać praską hydrauliczną lub mechaniczną z matrycą dedykowaną dla przekroju 95 mm². Niewłaściwe zaciskanie może prowadzić do uszkodzenia połączenia.
• Jaki otwór montażowy posiada końcówka? Otwór pod śrubę ma średnicę M16 (16 mm). Przeznaczona jest do mocowania na śrubach, szynach lub zaciskach z gwintem M16.
