Końcówka oczkowa rurowa KM 95/14 przekrój: 95mm2, otwór pod śrubę M14 /50 | E11KM-01010106200 Ergom

Alternatywny kod produktu: KM 95/14 (50 SZT.)

Opis i Kluczowe Cechy

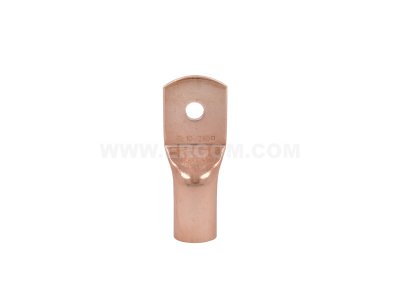

Końcówka oczkowa rurowa KM 95/14 (symbol E11KM-01010106200) to złącze kablowe przeznaczone do przewodów o przekroju 95 mm². Dzięki otworowi pod śrubę M14 umożliwia pewne i trwałe połączenie z szynami, listwami zaciskowymi lub aparaturą elektryczną. Długość całkowita 50 mm zapewnia odpowiednią powierzchnię zacisku, co przekłada się na niską rezystancję styku i wysoką niezawodność połączenia w instalacjach o dużym obciążeniu.

• Przekrój 95 mm²: Umożliwia przesyłanie wysokich prądów przy minimalnym spadku napięcia i niskim nagrzewaniu, co zwiększa bezpieczeństwo i sprawność instalacji.
• Otwór pod śrubę M14: Gwarantuje łatwy montaż na śruby M14, zapewniając stabilne i powtarzalne połączenie mechaniczne oraz elektryczne.
• Długość 50 mm: Optymalna długość rurki pozwala na pełne objęcie żyły przewodu, co zapobiega luzom i ogranicza ryzyko iskrzenia.
• Konstrukcja rurowa: Ułatwia prawidłowe zaciskanie narzędziami ręcznymi lub hydraulicznymi, a także równomierny rozkład siły nacisku na całej powierzchni styku.
• Uniwersalne zastosowanie: Przeznaczona do przewodów miedzianych o klasie elastyczności 2 (druty) i 5 (linki) – zgodnie z typowym przeznaczeniem końcówek rurowych.

Zgodność z Normami

Końcówka spełnia wymagania europejskich norm dla złączy kablowych stosowanych w instalacjach elektrycznych. Produkt posiada oznaczenie CE i jest zgodny z dyrektywami niskonapięciowymi oraz harmonizowanymi standardami dotyczącymi bezpieczeństwa połączeń elektrycznych.

Zastosowanie

Końcówka oczkowa rurowa KM 95/14 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i trwałe przyłączenie przewodu o dużym przekroju do szyn, listew zaciskowych lub aparatury rozdzielczej.

• Montaż przewodów zasilających w rozdzielnicach głównych i podrozdzielnicach przemysłowych.
• Łączenie kabli energetycznych z wyłącznikami, stycznikami, odłącznikami i bezpiecznikami o prądzie znamionowym dostosowanym do przekroju 95 mm².
• Wykonywanie połączeń w szafach sterowniczych, instalacjach OZE (np. falowniki, panele PV) oraz systemach UPS.
• Przyłączanie przewodów do szyn zbiorczych w węzłach elektroenergetycznych i stacjach transformatorowych.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i upewnić się o braku potencjału na przewodzie. Do zaciskania stosować odpowiednią praskę (ręczną lub hydrauliczną) wyposażoną w matrycę dedykowaną dla przekroju 95 mm² – postępować zgodnie z instrukcją producenta praski. Po zaciśnięciu sprawdzić wytrzymałość mechaniczną połączenia oraz ciągłość elektryczną (np. miernikiem rezystancji). Śrubę M14 dokręcać momentem zalecanym dla danego typu szyny lub aparatu (zwykle 20–40 Nm w zależności od materiału; brak danych producenta końcówki – stosować wartości ogólne dla połączeń śrubowych M14). Przekrój przewodu powinien odpowiadać 95 mm²; nie stosować do przewodów o mniejszym przekroju bez odpowiedniej redukcji.

FAQ

• Jaka jest długość końcówki? Długość całkowita wynosi 50 mm, a długość części rurowej przeznaczonej do zaciskania to ok. 30–35 mm (w zależności od producenta; podana wartość dotyczy modelu KM 95/14/50).
• Czy końcówkę można stosować do przewodów aluminiowych? Końcówki oczkowe rurowe standardowo przeznaczone są do przewodów miedzianych. W przypadku przewodów aluminiowych wymagane są specjalne końcówki z powłoką antykorozyjną – przed użyciem skonsultuj się z dokumentacją.
• Jakiego narzędzia użyć do zaciskania? Zaleca się praskę ręczną lub hydrauliczną z matrycą przystosowaną do końcówek rurowych o przekroju 95 mm² (np. typ matrycy RM 95). Należy postępować według instrukcji narzędzia, aby uzyskać poprawne odkształcenie rurki i pewny kontakt elektryczny.
