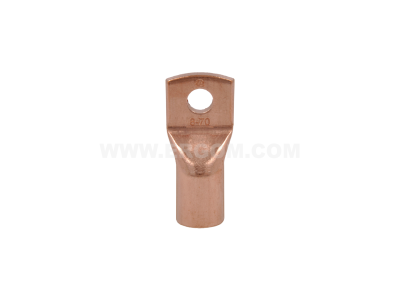

Końcówka oczkowa rurowa KM 70/8 przekrój: 70mm2, otwór pod śrubę M8 /100 | E11KM-01010105300 Ergom

Alternatywny kod produktu: KM 70/8 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KM 70/8 (symbol E11KM-01010105300) przeznaczona jest do zakańczania przewodów miedzianych o przekroju 70 mm². Otwór pod śrubę M8 umożliwia solidne połączenie mechaniczne z szynami i zaciskami. Wykonana z miedzi pokrytej cyną, zapewnia niską rezystancję styku i odporność na korozję. Każde opakowanie zawiera 100 sztuk.

• Przekrój 70 mm²: Gwarantuje niską rezystancję elektryczną i bezpieczne przesyłanie energii w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania połączenia.
• Otwór pod śrubę M8: Umożliwia łatwe i trwałe mocowanie do listew zaciskowych lub szyn zbiorczych z użyciem standardowych śrub M8.
• Miedź cynowana: Pokrycie cynowe zabezpiecza przed utlenianiem i korozją, co wydłuża żywotność połączenia nawet w wilgotnym środowisku.
• Łatwy montaż: Końcówkę zaciska się na odizolowanym przewodzie za pomocą praski (zaciskarki), co zapewnia powtarzalną jakość połączenia.
• Opakowanie 100 szt.: Ułatwia planowanie zapasów i zapewnia ekonomiczne wykorzystanie w większych projektach instalacyjnych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących złączek kablowych oraz posiada deklarację zgodności CE. Końcówka została zaprojektowana zgodnie z powszechnie przyjętymi standardami w branży elektrotechnicznej, co gwarantuje jej bezpieczne użytkowanie w instalacjach niskiego napięcia.

Zastosowanie

Końcówka oczkowa KM 70/8 sprawdza się wszędzie tam, gdzie wymagane jest pewne i trwałe zakończenie przewodów o dużym przekroju. Polecana do:

• Łączenia przewodów z szynami zbiorczymi w rozdzielnicach głównych i podrozdzielniach.
• Podłączania kabli do zacisków aparatury modułowej (np. rozłączników, wyłączników nadprądowych) o dużym obciążeniu.
• Wykonywania połączeń w szafach sterowniczych oraz w systemach automatyki przemysłowej i budynkowej.
• Instalacji w energetyce, przemyśle, a także w stacjach transformatorowych i zasilaniach awaryjnych.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez osoby z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Postępuj zgodnie z poniższymi zaleceniami:

• Usuń izolację z przewodu na długości odpowiedniej do tulei zaciskowej końcówki (zgodnie z instrukcją producenta).
• Nawiń końcówkę na odsłonięte żyły i zaciśnij przy użyciu profesjonalnej praski (zaciskarki) przeznaczonej do przekroju 70 mm².
• Dokręć śrubę M8 momentem zgodnym z dokumentacją techniczną danego zacisku – nie przekraczaj dopuszczalnej siły, aby uniknąć uszkodzenia gwintu.
• Przed uruchomieniem obwodu sprawdź wizualnie poprawność zaciśnięcia oraz dokręcenia śruby.

FAQ

• Jaki otwór ma końcówka KM 70/8? Końcówka posiada otwór pod śrubę M8, co pozwala na łatwe połączenie z typowymi śrubami stosowanymi w rozdzielnicach i szynach zbiorczych.
• Z jakiego materiału wykonana jest końcówka? Końcówka wykonana jest z miedzi pokrytej cyną. Miedź zapewnia doskonałą przewodność elektryczną, a powłoka cynowa chroni przed korozją i utlenianiem.
• Jak zamocować końcówkę na przewodzie? Należy odizolować przewód, nasunąć końcówkę na gołe żyły i zaciśnąć ją za pomocą praski (zaciskarki) dobranej do przekroju 70 mm². Proces zaciskania gwarantuje niską rezystancję styku i trwałość połączenia.
