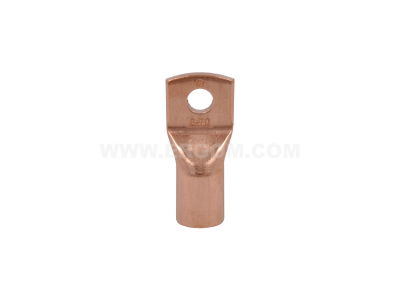

Końcówka oczkowa rurowa KM 70/8 przekrój: 70mm2, otwór pod śrubę M8 /10 | E11KM-01010105302 Ergom

Alternatywny kod produktu: KM 70/8 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KM 70/8 (symbol E11KM-01010105302) przeznaczona jest do bezpiecznego i trwałego łączenia przewodów o przekroju 70mm² z zaciskami śrubowymi M8. Dzięki dużej powierzchni styku i precyzyjnie wykonanemu otworowi montażowemu zapewnia pewne połączenie w obwodach o wysokiej przepustowości prądowej. Szerokość modułu nie dotyczy – produkt jest elementem łączeniowym kabli.

• Przekrój przewodu 70mm²: umożliwia bezpieczne przesyłanie dużych prądów bez ryzyka przegrzania – idealna do zasilania głównych szyn i odbiorników o znacznym poborze mocy.
• Otwór pod śrubę M8: kompatybilny ze standardowymi śrubami M8, co ułatwia szybki i pewny montaż na szynach lub listwach zaciskowych.
• Konstrukcja rurowa: po zaciśnięciu tworzy trwałe, nierozłączne połączenie z przewodem – odporna na wibracje i zmiany temperatury.
• Uniwersalne zastosowanie: sprawdza się zarówno w rozdzielnicach niskiego napięcia, jak i w szafach sterowniczych oraz instalacjach przemysłowych.
• Prosty montaż bez specjalistycznych narzędzi do przygotowania: wystarczy odpowiednia zaciskarka hydrauliczna lub ręczna do końcówek 70mm².

Zgodność z Normami

Produkt spełnia ogólne wymagania europejskich norm dotyczących końcówek kablowych stosowanych w instalacjach elektrycznych. Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami bezpieczeństwa. Szczegółowe numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Końcówka KM 70/8 przeznaczona jest do łączenia przewodów o dużym przekroju z elementami wyposażenia rozdzielnic i szaf sterowniczych. Sprawdzi się w następujących scenariuszach:

• Zaciskanie przewodów zasilających główne szyny zbiorcze w rozdzielnicach głównych i podrozdzielnicach.
• Podłączenie odbiorników dużej mocy – silników, transformatorów, nagrzewnic – w szafach sterowniczych.
• Wykonywanie przyłączy w instalacjach fotowoltaicznych (przewody DC o dużym przekroju).
• Tworzenie niezawodnych połączeń w systemach automatyki budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony potencjału. Do zaciskania używaj narzędzi (zaciskarek hydraulicznych lub ręcznych) zalecanych dla przekroju 70mm² – moment docisku oraz matryce muszą być zgodne z dokumentacją producenta. Przykręcając końcówkę do szyny lub listwy, stosuj moment dokręcania podany w instrukcji śrub M8. Przekrój przewodu dobierz do prądu obciążenia zgodnie z normami instalacyjnymi.

FAQ

• Jakiego narzędzia użyć do zaciskania końcówki KM 70/8? Narzędzie powinno być przystosowane do przekroju 70mm² – najlepiej sprawdzi się zaciskarka hydrauliczna z wymiennymi matrycami lub ręczna zaciskarka o odpowiedniej sile docisku. Zawsze postępuj zgodnie z instrukcją narzędzia.
• Jaki jest materiał końcówki? Producent nie podaje jednoznacznej informacji w nazwie, jednak standardowo końcówki tego typu wykonuje się z miedzi lub mosiądzu. Dokładny materiał znajdziesz w karcie katalogowej produktu.
• Czy końcówka nadaje się do przewodów linkowych i drutowych? Tak, konstrukcja rurowa umożliwia zaciskanie zarówno przewodów linkowych (wielożyłowych), jak i drutowych (jednożyłowych) o przekroju 70mm², pod warunkiem użycia właściwej metody zaciskania.
