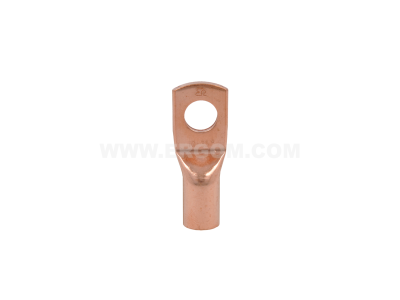

Końcówka oczkowa rurowa KM 35/10 przekrój: 35mm2, otwór pod śrubę M10 /10 | E11KM-01010104102 Ergom

Alternatywny kod produktu: KM 35/10 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KM 35/10 o symbolu E11KM-01010104102 przeznaczona jest do wykonywania niezawodnych połączeń przewodów miedzianych o przekroju 35 mm² z zaciskami śrubowymi. Otwór montażowy M10 zapewnia kompatybilność z popularnymi rozmiarami śrub stosowanymi w aparaturze elektrycznej i szynach zbiorczych.

• Przekrój 35 mm²: umożliwia bezpieczne przyłączanie przewodów o znacznym obciążeniu prądowym, minimalizując rezystancję przejścia i ryzyko nagrzewania się połączenia.
• Otwór pod śrubę M10: pasuje do standardowych zacisków i szyn w rozdzielnicach, ułatwiając szybki i pewny montaż.
• Konstrukcja rurowa: zaprojektowana do zaciskania na przewodzie – zapewnia trwałe i odporne na wibracje połączenie.
• Uniwersalne zastosowanie: sprawdza się zarówno w instalacjach przemysłowych, jak i w rozdzielnicach budynkowych.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi dla końcówek kablowych oraz posiada oznaczenie CE. Ze względu na brak szczegółowych danych normatywnych w dostarczonej specyfikacji, zaleca się stosowanie zgodnie z dobrymi praktykami inżynierskimi i wytycznymi producenta dotyczącymi zaciskania.

Zastosowanie

Końcówka oczkowa KM 35/10 przeznaczona jest do przyłączania przewodów miedzianych w instalacjach elektrycznych i sterowniczych. Stosuje się ją wszędzie tam, gdzie wymagane jest pewne i bezpieczne połączenie śrubowe.

• Przyłączanie przewodów do zacisków aparatury łączeniowej (styczniki, wyłączniki, rozłączniki).
• Montaż na szynach zbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Wykonywanie połączeń w szafach sterowniczych i systemach automatyki.
• Zastosowanie w instalacjach przemysłowych i energetycznych, gdzie wymagane są duże przekroje przewodów.

Wskazówki Montażowe

Montaż końcówki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa pracy pod napięciem. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Końcówkę należy zacisnąć na odpowiednio przygotowanym (odizolowanym i oczyszczonym) przewodzie za pomocą dedykowanych szczęk zaciskowych, zgodnie z zaleceniami producenta narzędzia. Moment dokręcania śruby M10 powinien być zgodny z dokumentacją techniczną urządzenia, do którego końcówka jest przyłączana. Przekrój przewodu musi być dobrany do obciążenia prądowego.

FAQ

• Czy końcówka jest przeznaczona do przewodów linkowych czy drutowych? Końcówka rurowa KM 35/10 jest uniwersalna – może być stosowana zarówno do przewodów linkowych, jak i drutowych, pod warunkiem użycia odpowiedniej tulejki zaciskowej (jeśli przewód jest wielodrutowy) oraz właściwego narzędzia zaciskowego.
• Jaki otwór montażowy ma końcówka? Otwór pod śrubę ma średnicę M10, co odpowiada standardowym rozmiarom śrub stosowanym w zaciskach aparatury modułowej i szynach zbiorczych.
• Czy końcówka jest izolowana? W dostarczonej specyfikacji nie podano informacji o izolacji. Końcówka oczkowa rurowa jest zazwyczaj nieizolowana (wykonana z metalu), dlatego po zamontowaniu należy zachować wymagane odległości izolacyjne w rozdzielnicy.
