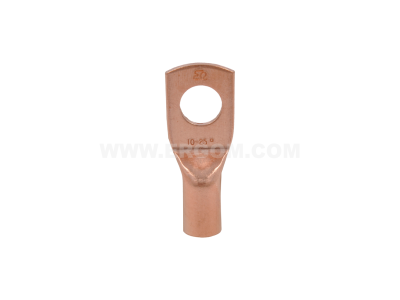

Końcówka oczkowa rurowa KM 25/10 przekrój: 25mm2, otwór pod śrubę M10 /100 | E11KM-01010103600 Ergom

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KM 25/10 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 25 mm², co pozwala na stabilne przesyłanie energii w instalacjach o dużym obciążeniu prądowym. Wykonanie z wysokiej jakości miedzi elektrolitycznej gwarantuje doskonałą przewodność elektryczną, natomiast proces cynowania galwanicznego skutecznie zabezpiecza element przed utlenianiem oraz korozją, co jest kluczowe w trudnych warunkach środowiskowych.

• Przekrój przewodu: 25 mm² – idealny do kabli zasilających i uziemiających.
• Otwór pod śrubę: M10 – umożliwia pewny montaż do szyn prądowych i zacisków aparatury.
• Materiał: Miedź cynowana galwanicznie – zapewnia minimalną rezystancję styku.
• Konstrukcja rurowa: Zwiększa wytrzymałość mechaniczną połączenia po zaprasowaniu.

Zgodność z Normami

Produkt został wytworzony zgodnie z rygorystycznymi standardami jakościowymi obowiązującymi w branży elektrotechnicznej. Wykorzystanie miedzi o wysokiej czystości oraz precyzyjne cynowanie sprawiają, że końcówki ERGOM spełniają wymagania dotyczące rezystancji połączeń oraz wytrzymałości na rozciąganie. Stosowanie certyfikowanych końcówek rurowych jest niezbędne do zachowania pełnej certyfikacji rozdzielnic oraz instalacji przemysłowych zgodnie z normami bezpieczeństwa elektrycznego.

Zastosowanie

Końcówka KM 25/10 znajduje szerokie zastosowanie w sektorze energetycznym, automatyce przemysłowej oraz budownictwie. Jest dedykowana do zakańczania żył miedzianych wielodrutowych (linek). Doskonale sprawdza się przy podłączaniu przewodów do rozdzielnic niskiego napięcia, silników elektrycznych, transformatorów oraz szyn zbiorczych. Dzięki odporności na korozję, może być stosowana w instalacjach narażonych na wilgoć, zapewniając długowieczność styku bez ryzyka przegrzewania się punktu połączenia.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zasad montażu:

• Przygotowanie przewodu: Izolację należy zdjąć na długości odpowiadającej części rurkowej końcówki, uważając, aby nie uszkodzić poszczególnych drucików linki.
• Dobór narzędzi: Do zaprasowania należy użyć profesjonalnej praski (ręcznej, hydraulicznej lub pneumatycznej) z matrycami dobranymi do przekroju 25 mm².
• Proces zaciskania: Końcówkę należy zacisnąć w sposób zapewniający pełną dyfuzję materiałów, co eliminuje puste przestrzenie i zapobiega wnikaniu wilgoci.
• Kontrola: Po zaprasowaniu należy zweryfikować poprawność osadzenia końcówki oraz upewnić się, że śruba M10 zostanie dokręcona z odpowiednim momentem obrotowym.

FAQ

• Czy końcówkę KM 25/10 można stosować do przewodów aluminiowych? Nie, końcówki miedziane cynowane są przeznaczone wyłącznie do przewodów miedzianych. Do aluminium należy stosować końcówki Al lub Al-Cu.
• Jaka praska będzie odpowiednia do tego modelu? Zaleca się stosowanie prasek marki ERGOM z matrycami dedykowanymi do końcówek rurowych typu KM o przekroju 25 mm².
• Czy cynowanie wpływa na przewodność? Cynowanie nieznacznie zmienia rezystancję powierzchniową, ale przede wszystkim chroni miedź przed korozją, co w dłuższej perspektywie zapobiega wzrostowi rezystancji styku.
