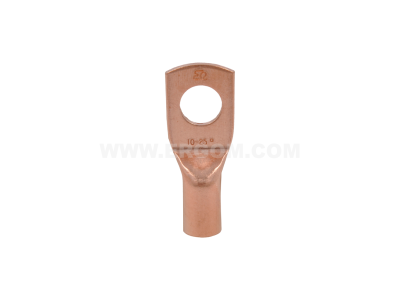

Końcówka oczkowa rurowa KM 25/10 przekrój: 25mm2, otwór pod śrubę M10 /10 | E11KM-01010103602 Ergom

Alternatywny kod produktu: KM 25/10 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KM 25/10 (symbol E11KM-01010103602) przeznaczona do przewodów o przekroju 25 mm², wyposażona w otwór pod śrubę M10. Dedykowana do bezpiecznego i trwałego łączenia przewodów z listwami zaciskowymi, szynami zbiorczymi oraz zaciskami aparatury elektrycznej. Precyzyjny otwór M10 umożliwia pewne mocowanie przy użyciu standardowych śrub, co przekłada się na niską rezystancję połączenia i długotrwałą niezawodność w obwodach o dużych przekrojach.

• Przekrój przewodu 25 mm²: odpowiednia dla obwodów o znacznym obciążeniu prądowym, zapewnia niską rezystancję i ogranicza nagrzewanie się połączenia.
• Otwór pod śrubę M10: uniwersalny standard mocowania, kompatybilny z większością szyn zbiorczych i listew zaciskowych.
• Konstrukcja rurowa: ułatwia wprowadzenie przewodu oraz jego równomierne zaciśnięcie, co gwarantuje powtarzalną jakość połączenia.
• Wykonanie z miedzi elektrolitycznej: (standard branżowy dla tego typu końcówek) zapewnia doskonałą przewodność i odporność na korozję.

Zgodność z Normami

Końcówka oczkowa rurowa KM 25/10 została zaprojektowana zgodnie z ogólnie przyjętymi standardami europejskimi dla tego typu akcesoriów łączeniowych. Produkt spełnia wymogi certyfikacji CE oraz odpowiada normom DIN dotyczącym końcówek oczkowych.

Zastosowanie

Końcówka oczkowa KM 25/10 znajduje zastosowanie w profesjonalnych instalacjach elektrycznych i energetycznych, szczególnie tam gdzie wymagane jest bezpieczne i trwałe połączenie przewodów o dużym przekroju.

• Łączenie przewodów z szynami zbiorczymi w rozdzielnicach głównych i podrozdzielniach.
• Mocowanie przewodów do listew zaciskowych w szafach sterowniczych i automatyce przemysłowej.
• Zaciskanie żył kabli energetycznych w instalacjach oświetleniowych i siłowych.
• Wykonywanie połączeń uziemiających i wyrównawczych w obwodach ochronnych.

Wskazówki Montażowe

Montaż końcówki oczkowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Końcówkę naciskać na odizolowany koniec przewodu za pomocą odpowiednio dobranych szczęk zaciskarki (zalecane narzędzie o sile zacisku zgodnej z przekrojem 25 mm²). Moment dokręcania śruby M10 w miejscu docelowym powinien być zgodny z wytycznymi producenta aparatu lub szyny zbiorczej. Przekrój przewodu dobierać do obciążenia prądowego obwodu zgodnie z normami instalacyjnymi.

FAQ

• Jak dobrać odpowiednią końcówkę oczkową do przewodu? Należy dobrać końcówkę o przekroju dokładnie odpowiadającym przekrojowi żyły przewodu (w tym przypadku 25 mm²) oraz otworem dopasowanym do średnicy śruby mocującej (M10).
• Czy końcówka KM 25/10 nadaje się do przewodów wielodrutowych? Tak, konstrukcja rurkowa umożliwia prawidłowe zaciśnięcie zarówno na przewodach jedno-, jak i wielodrutowych, pod warunkiem użycia odpowiedniej szczęki zaciskarki.
• Jaki stopień ochrony zapewnia końcówka po zamontowaniu? Stopień ochrony zależy od miejsca mocowania (rozdzielnica, szafa sterownicza). Sama końcówka nie ma określonego IP – jest elementem łączeniowym montowanym wewnątrz obudowy.
