Końcówka oczkowa rurowa KM 240/20 przekrój: 240mm2, otwór pod śrubę M20 /50 | E11KM-01010108600 Ergom

Alternatywny kod produktu: KM 240/20 (50 SZT.)

Opis i Kluczowe Cechy

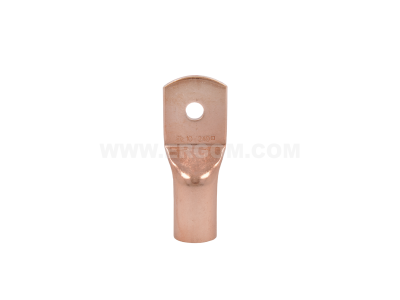

Końcówka oczkowa rurowa KM 240/20 (symbol E11KM-01010108600) to prefabrykowane złącze kablowe przeznaczone do trwałego i pewnego przyłączania przewodów o przekroju 240 mm². Wyposażona w otwór pod śrubę M20 oraz długość 50 mm, umożliwia bezpieczne zaciskanie i stabilne połączenie w rozdzielnicach, szafach sterowniczych oraz przyłączach odbiorników dużej mocy. Solidna konstrukcja rurowa gwarantuje niską rezystancję przejścia i odporność na obciążenia mechaniczne.

• Przekrój kabla 240 mm²: dedykowana do przewodów o dużym przekroju, zapewnia minimalne straty mocy i niskie nagrzewanie przy wysokich prądach roboczych.
• Otwór pod śrubę M20: umożliwia łatwe i pewne przykręcenie do szyny, zacisku lub innego elementu przyłączeniowego, bez ryzyka luzowania się połączenia.
• Długość 50 mm: odpowiednia do wygodnego montażu w ograniczonej przestrzeni, przy zachowaniu wystarczającej powierzchni styku.
• Wykonanie rurowe (tulejka): zaciskana na całej długości, co minimalizuje ryzyko uszkodzenia żył kabla i zapewnia powtarzalną jakość połączenia.
• Precyzyjny wymiar otworu i przekroju: gwarantuje kompatybilność z typowymi okuciami oraz szynami, skraca czas montażu i eliminuje konieczność dopasowywania.

Zgodność z Normami

Końcówka KM 240/20 została zaprojektowana zgodnie z europejskimi standardami dla złączy kablowych, spełniając wymagania norm dotyczących połączeń elektrycznych (w tym wytrzymałości mechanicznej i przewodności). Posiada oznaczenie CE i jest przeznaczona do stosowania w instalacjach niskiego napięcia. Konkretne numery norm nie są podane w danych producenta – zaleca się stosowanie zgodnie z ogólnymi przepisami budowy urządzeń elektrycznych.

Zastosowanie

Końcówka oczkowa rurowa KM 240/20 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest solidne, trwałe przyłączenie kabli o dużym przekroju do aparatury lub szyn. Jest niezbędna przy budowie rozdzielnic głównych, szaf sterowniczych oraz przyłączu odbiorników wysokiej mocy.

• Rozdzielnice główne i podrozdzielnice: przyłączanie kabli zasilających do listew zaciskowych, wyłączników i rozłączników.
• Przyłącza transformatorów i agregatów: pewne połączenie przewodów o przekroju 240 mm² z szynami zbiorczymi lub zaciskami.
• Instalacje przemysłowe: przyłączanie silników, nagrzewnic, pieców i innych urządzeń dużej mocy.
• Automatyka i sterowanie: połączenia kabli w rozdzielnicach PLC i układach zasilania awaryjnego.

Wskazówki Montażowe

Montaż końcówki oczkowej powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Kabel należy odizolować na długość odpowiednią do tulejki, a następnie zacisnąć za pomocą odpowiedniej praski (trapezowej lub sześciokątnej) z siłą zgodną z zaleceniami producenta narzędzia. Przekrój przewodu musi odpowiadać 240 mm². Po zaciśnięciu sprawdzić wizualnie, czy tulejka całkowicie objęła żyły. Dokręcić śrubę M20 momentem obrotowym zgodnym z dokumentacją techniczną (typowe wartości: 30–50 Nm dla M20 w zależności od materiału szyny). Nie przekraczać maksymalnego momentu dokręcania podanego dla danego zacisku.

FAQ

• Czy końcówka KM 240/20 jest przeznaczona do kabli wielodrutowych czy litych? Końcówka rurowa nadaje się zarówno do kabli wielodrutowych (linka), jak i litych (drucianych) o przekroju 240 mm². Przed zaciskaniem należy upewnić się, że tulejka jest odpowiednio dopasowana do średnicy żyły.
• Jaki otwór montażowy posiada końcówka? Otwór pod śrubę ma średnicę M20 (ok. 20 mm). Nadaje się do przykręcania na szyny, rozłączniki, wyłączniki z otworem M20 lub na gwint M20.
• Czy końcówkę można stosować na szynach miedzianych i aluminiowych? Tak, pod warunkiem zastosowania podkładek antykorozyjnych przy połączeniu aluminium–miedź. Standardowo końcówka jest przeznaczona do łączenia przewodów miedzianych; w przypadku aluminium należy skonsultować z producentem.
