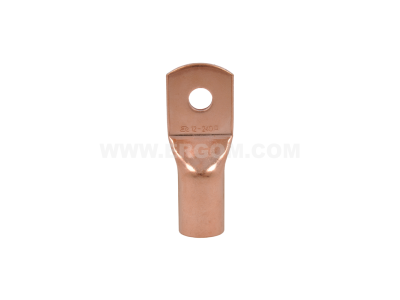

Końcówka oczkowa rurowa KM 240/12 przekrój: 240mm2, otwór pod śrubę M12 /50 | E11KM-01010108300 Ergom

Alternatywny kod produktu: KM 240/12 (50 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KM 240/12 (symbol E11KM-01010108300) przeznaczona jest do przewodów o przekroju 240 mm² z otworem montażowym M12 i długością tulei 50 mm. Zapewnia pewne i trwałe połączenie elektryczne w instalacjach o znacznym obciążeniu prądowym, minimalizując ryzyko przegrzania styków.

• Przekrój 240 mm²: Dedykowana do przewodów o dużym przekroju, umożliwia bezpieczne przyłączanie obwodów o wysokim poborze prądu – idealna do linii zasilających w rozdzielnicach głównych i szynach zbiorczych.
• Otwór pod śrubę M12: Pasuje do śrub M12, co ułatwia montaż na listwach zaciskowych, aparaturze modułowej i szynach – zapewnia sztywne i stabilne mocowanie.
• Długość tulei 50 mm: Odpowiednia powierzchnia zacisku gwarantuje równomierne rozłożenie siły zaciskania i dużą wytrzymałość mechaniczną połączenia.
• Konstrukcja rurowa: Umożliwia łatwe wsunięcie przewodu bez jego uszkodzenia, a po zaciśnięciu tworzy trwałe, nierozłączalne połączenie zgodne z zasadami sztuki zaciskowej.

Zgodność z Normami

Końcówka została wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, co potwierdza jej bezpieczeństwo i zgodność z wymaganiami dla instalacji niskiego napięcia. Przeznaczona do stosowania w systemach elektroenergetycznych.

Zastosowanie

Końcówka oczkowa rurowa KM 240/12 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i łatwe przyłączenie przewodów o dużym przekroju do szyn, aparatury lub elementów rozdzielnic.

• Połączenia przewodów z szynami zbiorczymi w rozdzielnicach głównych i podrozdzielniach.
• Przyłączanie kabli zasilających do styczników, wyłączników głównych i bezpieczników o dużych obciążeniach.
• Montaż w systemach automatyki budynkowej i przemysłowej przy dużych mocach odbiorników.
• Wykorzystanie w instalacjach fotowoltaicznych oraz energetycznych przyłączach transformatorów.

Wskazówki Montażowe

Montaż końcówki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Przewód należy odizolować na długość odpowiadającą tulei (50 mm), wsunąć go do końca w końcówkę, a następnie zaciśnąć dedykowaną zaciskarką z odpowiednią matrycą (np. sześciokątną lub trapezową). Śrubę M12 dokręcać momentem zgodnym z dokumentacją techniczną urządzenia, do którego przyłączana jest końcówka. Przekrój przewodu musi być dobrany do prądu obciążenia i zabezpieczeń obwodu.

FAQ

• Czy końcówka pasuje do śruby M12? Tak, otwór montażowy jest przewidziany pod śrubę M12 – typowy gwint w aparaturze modułowej i szynach zbiorczych.
• Jak zamontować końcówkę na przewodzie? Końcówkę należy zaciśnąć za pomocą profesjonalnej zaciskarki do końcówek rurowych (matryca dedykowana do przekroju 240 mm²). Nie zaleca się lutowania ani skręcania – tylko zaciskanie gwarantuje odpowiednią rezystancję styku i wytrzymałość mechaniczną.
• Do jakiego rodzaju przewodów jest przeznaczona? Końcówka jest dedykowana do przewodów miedzianych giętkich (wielożyłowych) oraz linki o przekroju 240 mm². Dla przewodów aluminiowych należy stosować końcówki przeznaczone do aluminium.
