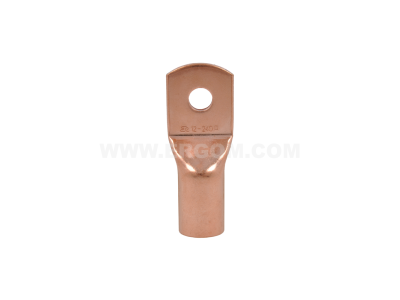

Końcówka oczkowa rurowa KM 240/12 przekrój: 240mm2, otwór pod śrubę M12 /10 | E11KM-01010108302 Ergom

Alternatywny kod produktu: KM 240/12 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa o symbolu E11KM-01010108302 przeznaczona jest do przyłączania przewodów o przekroju 240 mm². Wyposażona w otwór montażowy M12, umożliwia trwałe i pewne połączenie z aparaturą modułową, szynami zbiorczymi oraz listwami zaciskowymi w instalacjach elektroenergetycznych.

• Przekrój 240 mm²: zapewnia niską rezystancję połączenia i skuteczne odprowadzenie ciepła, co jest kluczowe przy dużych obciążeniach prądowych.
• Otwór montażowy M12: dedykowany do śrub M12 – gwarantuje szybki i stabilny montaż w typowych rozłącznikach, bezpiecznikach i szynach.
• Konstrukcja rurowa (oczkowa): ułatwia wprowadzenie i zaciskanie przewodu, minimalizując ryzyko uszkodzenia żył podczas montażu.
• Uniwersalne zastosowanie: kompatybilna z przewodami miedzianymi oraz aluminiowymi (przy użyciu odpowiednich past/uszczelnień) w systemach do 1 kV.
• Solidne wykonanie: wysoka odporność mechaniczna i długotrwała stabilność elektryczna w warunkach przemysłowych i budynkowych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zastosowana technologia gwarantuje zgodność z zasadami poprawnej budowy połączeń elektrycznych według standardów DIN (np. DIN 46228 dla końcówek rurowych).

Zastosowanie

Końcówka oczkowa rurowa KM 240/12 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i niezawodne przyłączenie przewodów o dużym przekroju. Doskonale sprawdza się w:

• Rozdzielnicach głównych i podrozdzielnicach – do podłączania kabli zasilających do aparatury modułowej (wyłączniki, styczniki, bezpieczniki).
• Szafach sterowniczych i automatyce przemysłowej – jako element łączeniowy dla obwodów silnikowych i zasilania.
• Instalacjach fotowoltaicznych i energetycznych – przyłączanie przewodów DC i AC z wykorzystaniem typowych szyn zbiorczych.
• Systemach dystrybucji energii w budynkach użyteczności publicznej i obiektach przemysłowych.

Wskazówki Montażowe

Montaż końcówki oczkowej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest nieaktywny. Końcówkę należy zacisnąć odpowiednią prasą (hydrauliczną lub mechaniczną) z matrycą dobraną do przekroju 240 mm² – postępuj zgodnie z instrukcją producenta narzędzia. Zalecany moment dokręcania śruby M12 oraz typ podkładek stosuj według wytycznych producenta aparatury. Przekrój przewodu musi być dobrany do prądu obciążenia oraz warunków pracy instalacji. Po zaciśnięciu sprawdź wytrzymałość mechaniczną połączenia przez lekkie pociągnięcie.

FAQ

• Jaki jest przekrój przewodu dedykowany dla tej końcówki? Końcówka jest przeznaczona wyłącznie do przewodów o przekroju 240 mm². Stosowanie przewodów o innych przekrojach może prowadzić do nieprawidłowego połączenia i przegrzania.
• Czy końcówka nadaje się do przewodów aluminiowych? Tak, pod warunkiem zastosowania odpowiedniej pasty przeciwutleniającej i szczotkowania aluminium. Należy jednak bezwzględnie przestrzegać zaleceń producenta aparatury co do łączenia Cu-Al.
• Jakiego narzędzia użyć do zaciskania? Do końcówek o przekroju 240 mm² zaleca się użycie hydraulicznych lub mechanicznych pras zaciskowych z wymiennymi matrycami dedykowanymi dla tego rozmiaru. Zastosowanie niewłaściwego narzędzia może uszkodzić końcówkę lub spowodować luźne połączenie.
