Końcówka oczkowa rurowa KM 16/10 przekrój: 16mm2, otwór pod śrubę M10 /100 | E11KM-01010103100 Ergom

Opis i Kluczowe Cechy

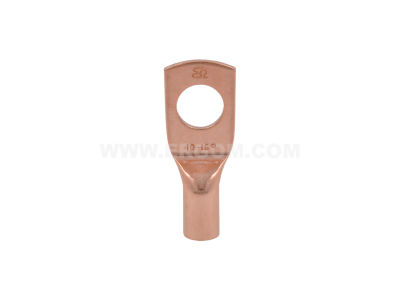

Końcówka oczkowa rurowa KM 16/10 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych na przewodach miedzianych. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 16 mm², co pozwala na stabilne przesyłanie energii elektrycznej przy zachowaniu minimalnej rezystancji styku. Wykonanie z wysokiej jakości miedzi elektrolitycznej, poddanej procesowi cynowania galwanicznego, skutecznie zabezpiecza element przed utlenianiem oraz korozją, co jest kluczowe w trudnych warunkach przemysłowych.

• Precyzyjne dopasowanie: Otwór pod śrubę o rozmiarze M10 umożliwia pewny montaż do szyn prądowych oraz zacisków aparatury elektrycznej.
• Wysoka przewodność: Zastosowanie miedzi o wysokiej czystości minimalizuje straty energii i nagrzewanie się punktu styku.
• Trwałość mechaniczna: Rurowa konstrukcja końcówki gwarantuje odporność na drgania oraz naprężenia mechaniczne występujące w rozdzielnicach.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi, co potwierdza jego przydatność w profesjonalnych instalacjach elektroenergetycznych. Końcówki ERGOM serii KM spełniają wymagania normy DIN, co zapewnia powtarzalność wymiarową oraz kompatybilność z dedykowanymi narzędziami do zaprasowywania. Proces cynowania jest zgodny z dyrektywami środowiskowymi, zapewniając jednocześnie długowieczność połączenia bez ryzyka degradacji materiału przewodzącego.

Zastosowanie

Końcówka KM 16/10 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji szaf sterowniczych, rozdzielnic niskiego napięcia oraz w systemach zasilania awaryjnego. Jest niezastąpiona przy podłączaniu kabli zasilających do wyłączników mocy, rozłączników izolacyjnych oraz bloków rozdzielczych. Dzięki swojej wytrzymałości, produkt jest rekomendowany do pracy w instalacjach przemysłowych, gdzie występują zmienne obciążenia prądowe oraz wymagana jest najwyższa niezawodność połączenia galwanicznego.

Wskazówki Montażowe

Aby zapewnić optymalne parametry elektryczne i mechaniczne, należy przestrzegać poniższych wytycznych montażowych:

• Przygotowanie przewodu: Izolację z żyły miedzianej należy zdjąć na długości odpowiadającej części rurkowej końcówki, dbając o to, aby nie uszkodzić poszczególnych drutów żyły.
• Dobór narzędzi: Do zaprasowania należy używać wyłącznie profesjonalnych prasek (ręcznych, hydraulicznych lub pneumatycznych) z matrycami dobranymi do przekroju 16 mm².
• Proces zaprasowywania: Należy wykonać odpowiednią liczbę zagnieceń zgodnie z zaleceniami producenta, kierując się od strony oczka w kierunku izolacji przewodu.
• Moment dokręcania: Podczas montażu końcówki do zacisku śrubowego M10, należy zastosować odpowiedni moment dokręcania, aby uniknąć poluzowania styku lub uszkodzenia gwintu.

FAQ

Czy końcówki KM 16/10 można stosować z przewodami aluminiowymi?
Nie, końcówki miedziane cynowane serii KM są przeznaczone wyłącznie do łączenia żył miedzianych. Do przewodów aluminiowych należy stosować specjalistyczne końcówki Al lub Al-Cu.

Jaka praska będzie odpowiednia do tego modelu?
Zaleca się stosowanie prasek marki ERGOM z matrycami do końcówek rurowych miedzianych o przekroju 16 mm², co gwarantuje uzyskanie pełnej wytrzymałości mechanicznej połączenia.

Czy produkt jest odporny na korozję?
Tak, dzięki procesowi cynowania galwanicznego, końcówka wykazuje wysoką odporność na utlenianie, co pozwala na jej stosowanie w środowiskach o podwyższonej wilgotności.
