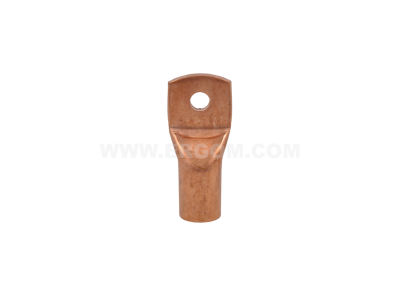

Końcówka oczkowa rurowa KM 120/8 przekrój: 120mm2, otwór pod śrubę M8 /50 | E11KM-01010106500 Ergom

Alternatywny kod produktu: KM 120/8 (50 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KM 120/8 (symbol E11KM-01010106500) przeznaczona jest do trwałego i pewnego łączenia przewodów miedzianych o przekroju 120 mm² z zaciskami śrubowymi M8. Duża powierzchnia styku (przekrój 120 mm²) zapewnia niską rezystancję połączenia, co minimalizuje straty mocy i ryzyko nagrzewania się w obwodach o dużym obciążeniu. Otwór montażowy M8 pasuje do standardowych zacisków aparatury modułowej i szaf sterowniczych. Opakowanie zawiera 50 sztuk – ekonomiczne rozwiązanie dla profesjonalnych instalacji.

• Przekrój 120 mm²: zapewnia niską rezystancję i bezpieczne przewodzenie wysokich prądów bez przegrzewania.
• Otwór pod śrubę M8: kompatybilny z typowymi zaciskami w rozdzielnicach i szafach sterowniczych.
• Opakowanie 50 sztuk: ułatwia magazynowanie i jest wydajne przy większych projektach.
• Konstrukcja rurowa: umożliwia łatwe wprowadzenie przewodu i pewne zaciśnięcie na całym obwodzie.
• Wykonanie: brak konkretnych danych o materiale w źródle, jednak branżowo końcówki tego typu wykonywane są z miedzi elektrolitycznej, co gwarantuje doskonałą przewodność i odporność na korozję.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi europejskimi normami dotyczącymi łączenia przewodów elektrycznych. Brak w dostarczonych danych szczegółowych numerów norm, dlatego zaleca się montaż zgodny z ogólnymi wytycznymi dla końcówek oczkowych rurowych (np. DIN 46235). Posiada oznaczenie CE, potwierdzające zgodność z wymaganiami dyrektyw Unii Europejskiej.

Zastosowanie

Końcówka oczkowa KM 120/8 sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne i trwałe połączenie przewodu o dużym przekroju z zaciskiem śrubowym M8.

• Przyłączanie głównych przewodów zasilających w rozdzielnicach głównych i podrozdzielniach.
• Podłączanie kabli do styczników, wyłączników i innych aparatów modułowych z zaciskami M8.
• W szafach sterowniczych i automatyce przemysłowej – do łączenia przewodów silnikowych o mocy do ok. 100 kW (przy odpowiednim doborze zabezpieczeń).
• W instalacjach fotowoltaicznych i przyłączach energetycznych – do przewodów DC o przekroju 120 mm².

Wskazówki Montażowe

Montaż końcówki powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w instalacji. Przed zaciśnięciem należy dokładnie usunąć izolację z przewodu na długość równą długości tulei. Do zaciskania używać odpowiedniej praski z matrycą dobraną do rozmiaru końcówki (dla 120 mm²). Po zaciśnięciu sprawdzić wytrzymałość mechaniczną połączenia. Śrubę M8 w zacisku dokręcać momentem zgodnym z dokumentacją producenta danego aparatu (typowy zakres 8–12 Nm, w zależności od typu). Przekrój przewodu musi być zgodny z obciążalnością prądową obwodu – 120 mm² miedzi zazwyczaj odpowiada ok. 250–300 A (w zależności od warunków ułożenia).

FAQ

• Z jakiego materiału wykonana jest końcówka? W dostarczonych danych nie podano materiału. Większość końcówek oczkowych rurowych na rynku produkowana jest z miedzi elektrolitycznej cynowanej, co zapewnia niską rezystancję styku i odporność na korozję. Zalecamy sprawdzenie specyfikacji u producenta.
• Czy końcówka nadaje się do przewodów linkowych? Tak, konstrukcja rurowa umożliwia zaciśnięcie zarówno na przewodach pełnych, jak i linkowych. Dla przewodów linkowych zaleca się przed zaciśnięciem skręcenie żył lub użycie tulejki.
• Jaki otwór montażowy ma końcówka? Otwór pod śrubę wynosi M8 (średnica 8 mm). Pasuje do standardowych zacisków śrubowych, szyn zbiorczych i aparatury z tym rozmiarem otworu.
